So sánh van bướm và van bi

Ở bài viết này, chúng ta sẽ so sánh van bướm và van bi tìm hiểu điểm giống và khác nhau giữa van bi và van bướm, từ cấu tạo, nguyên lý hoạt động cho đến các ứng dụng thực tế. Qua đó, bạn sẽ có cơ sở rõ ràng hơn để lựa chọn loại van phù hợp nhất cho từng nhu cầu cụ thể.

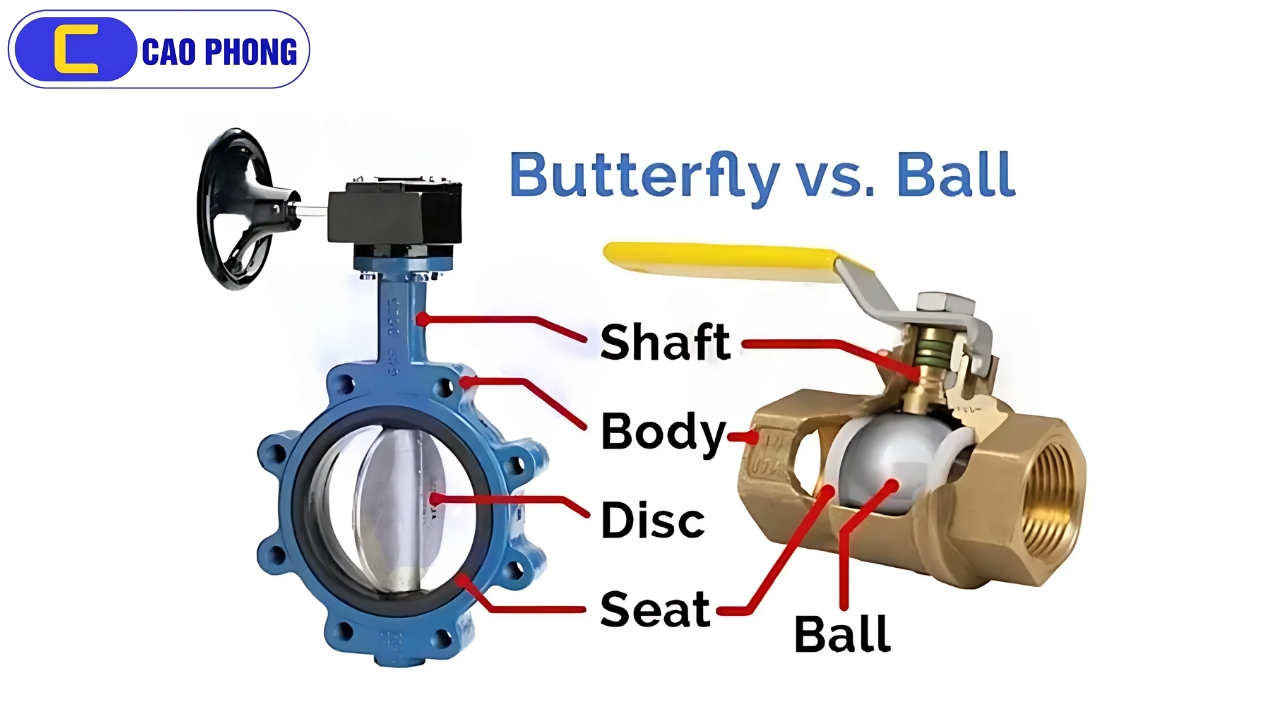

Tổng quan về van bướm và van bi

Van bướm và van bi là hai dòng van phổ biến thường được ứng dụng để điều tiết hoặc ngắt dòng chảy trong các hệ thống đường ống. Mặc dù cùng chung chức năng cơ bản, song cấu tạo và nguyên lý hoạt động của hai loại van này lại có sự khác biệt rõ rệt, từ đó tạo nên những đặc điểm riêng biệt cho từng loại.

Van bướm

Đây là loại van rất phổ biến trong lĩnh vực công nghiệp. Cấu tạo chính gồm một đĩa tròn dẹt, có hình dạng giống cánh bướm, nằm giữa thân van và xoay quanh trục để đóng/mở dòng chảy. Việc điều chỉnh dòng chất được thực hiện bằng cách xoay đĩa này theo một góc nhất định.

Van bi

Van bi cũng là thiết bị dùng để điều khiển dòng chất, phù hợp cho cả hệ thống công nghiệp lẫn dân dụng. Cơ chế hoạt động của van dựa trên việc xoay một viên bi có lỗ xuyên tâm bên trong thân van. Khi viên bi xoay, dòng chảy sẽ được mở, đóng hoặc điều tiết theo yêu cầu.

Các đặc điểm của van bướm

Cách thức hoạt động và thành phần cấu tạo của van bướm

Van bướm được thiết kế với cấu trúc đơn giản, bao gồm các bộ phận chính như sau:

• Thân van: Là phần chính bao bọc các bộ phận bên trong, đồng thời kết nối với đường ống. Thân van bướm thường có kích thước mỏng, giúp tiết kiệm không gian lắp đặt và thuận tiện trong các hệ thống có diện tích hạn chế.
• Đĩa van: Đây là bộ phận đóng vai trò điều tiết dòng chảy. Đĩa van có hình dạng tròn, dẹt và có thể xoay quanh trục để đóng hoặc mở dòng lưu chất.
• Trục van: Bộ phận này nối giữa đĩa van và bộ phận điều khiển. Trục cho phép truyền động từ cơ cấu điều khiển tới đĩa van để thực hiện thao tác đóng hoặc mở.
• Bộ điều khiển: Có thể là tay quay, tay gạt, bộ truyền động điện hoặc khí nén. Tùy vào loại điều khiển mà người dùng có thể vận hành van một cách thủ công hoặc tự động.

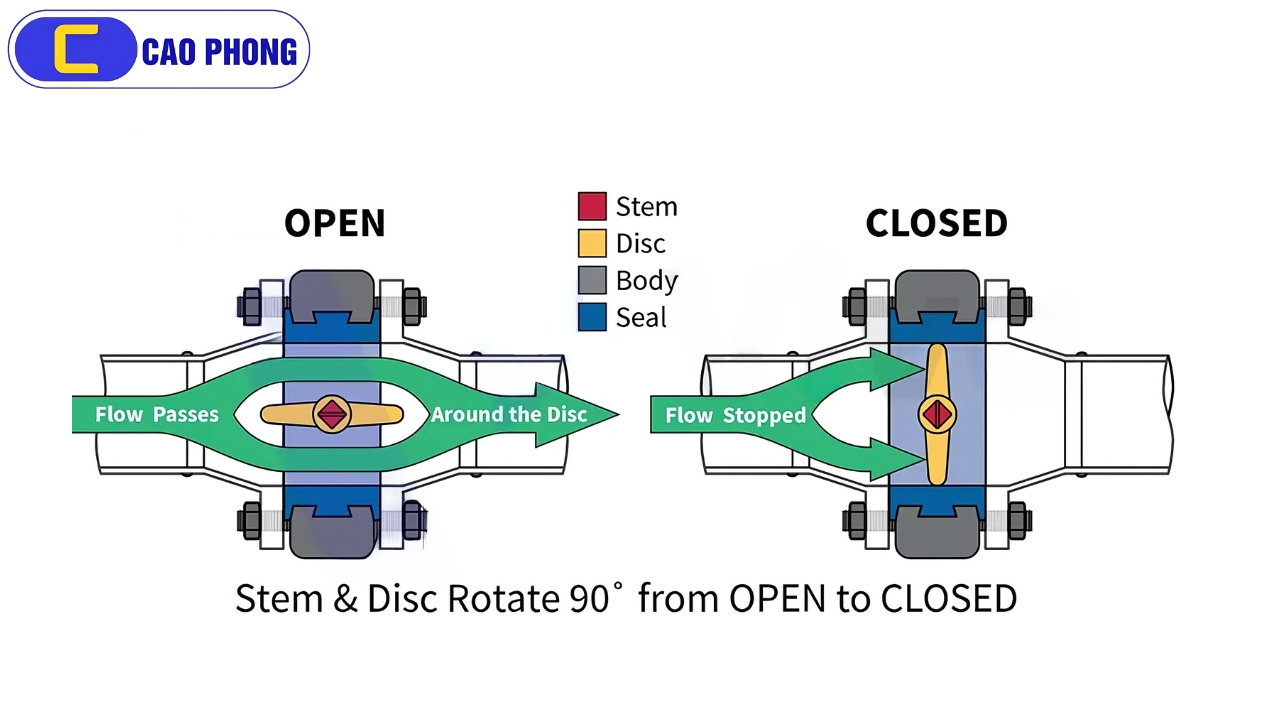

Nguyên lý hoạt động

Van bướm hoạt động bằng cách xoay đĩa van quanh trục theo một góc nhất định (dưới 90 độ) để điều chỉnh dòng chảy. Khi đĩa xoay vuông góc với hướng dòng chảy, van ở trạng thái đóng, ngăn không cho chất lỏng đi qua. Ngược lại, khi đĩa xoay nằm song song với dòng chảy, van sẽ mở hoàn toàn, cho phép lưu chất đi qua dễ dàng.

Ưu nhược điểm của van bướm

Ưu điểm:

• Kích thước gọn nhẹ: Nhờ cấu tạo đơn giản, van bướm thường nhỏ hơn và nhẹ hơn so với các loại van khác có cùng đường kính, giúp dễ dàng trong việc lắp đặt, vận chuyển và bảo trì.
• Chi phí thấp: Với thiết kế ít bộ phận và quy trình sản xuất đơn giản, van bướm có mức giá hợp lý hơn so với nhiều dòng van khác trên thị trường.
• Vận hành nhanh: Thời gian đóng/mở ngắn do cơ chế hoạt động chỉ cần xoay một góc nhỏ, giúp tiết kiệm thời gian và nâng cao hiệu quả vận hành.
• Phù hợp với lưu lượng lớn: Van bướm được sử dụng rộng rãi trong các hệ thống cần lưu lượng lớn như xử lý nước, hệ thống HVAC, công nghiệp hóa chất…

Nhược điểm:

• Không thích hợp cho áp suất cao: Do giới hạn trong thiết kế, van bướm không phải là lựa chọn lý tưởng cho các hệ thống làm việc ở áp suất lớn, có thể gặp hiện tượng rò rỉ.
• Khả năng điều tiết lưu lượng kém: Van bướm không tối ưu cho việc điều chỉnh lưu lượng chính xác, vì vậy thường chỉ dùng để đóng/mở thay vì kiểm soát lưu lượng.
• Khả năng làm kín không tuyệt đối: Trong một số trường hợp, van có thể không đóng kín hoàn toàn, tiềm ẩn nguy cơ rò rỉ lưu chất.

Các đặc điểm của van bi

Cách thức hoạt động và thành phần cấu tạo của van bi

Van bi có thiết kế tương đối đơn giản, bao gồm một số bộ phận chính như sau:

• Thân van: Là bộ phận chính bao bọc các chi tiết bên trong và tạo liên kết với hệ thống đường ống. Tùy theo mục đích sử dụng, thân van có thể được chế tạo từ nhiều loại vật liệu khác nhau và thiết kế theo dạng 1 mảnh, 2 mảnh hoặc 3 mảnh.
• Bi van: Là một quả cầu có khoan lỗ xuyên tâm, cho phép dòng lưu chất đi qua khi van mở. Bi van thường được làm từ inox, thép hoặc nhựa, tùy thuộc vào môi trường làm việc.
• Trục van: Nối từ bộ phận điều khiển đến bi van, làm nhiệm vụ truyền chuyển động từ bộ điều khiển đến bi để đóng/mở dòng chảy.
• Thiết bị điều khiển: Có thể là tay gạt, tay quay cơ học, bộ truyền động điện hoặc khí nén, tùy thuộc vào ứng dụng cụ thể.

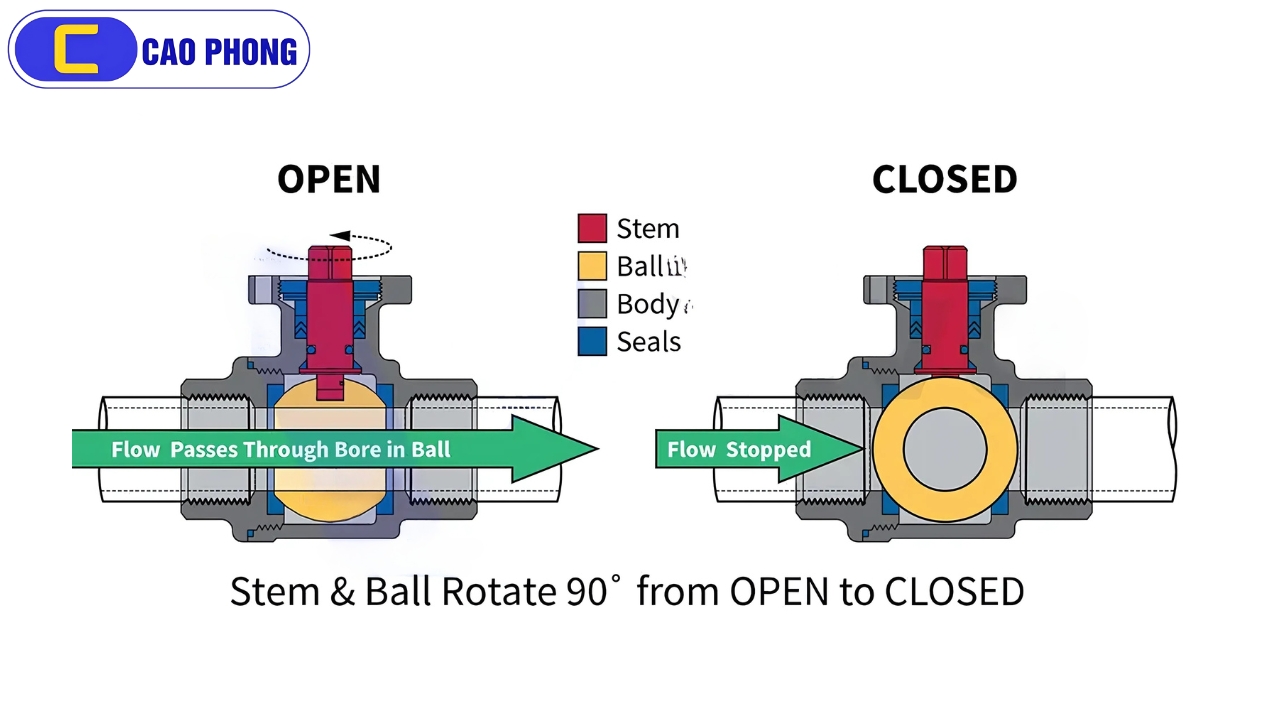

Nguyên lý vận hành:

Van bi hoạt động bằng cách xoay góc 90 độ để điều chỉnh trạng thái đóng hoặc mở. Khi lỗ khoét trên bi van nằm thẳng hàng với dòng chảy, lưu chất sẽ đi qua van. Ngược lại, khi bi quay 1/4 vòng để lỗ khoét nằm vuông góc với dòng chảy, lưu chất sẽ bị chặn lại. Van cũng cho phép điều tiết lưu lượng nhờ điều chỉnh góc mở linh hoạt.

Ưu điểm và nhược điểm

Van bi nổi bật với khả năng chịu áp suất cao và điều khiển chính xác dòng chảy, tuy nhiên cũng có những điểm cần lưu ý khi so sánh với các loại van công nghiệp khác như van bướm.

Ưu điểm:

• Chịu áp lực tốt: Van bi thích hợp cho các hệ thống yêu cầu áp suất cao, vượt trội hơn so với van bướm trong điều kiện này.
• Điều tiết lưu lượng hiệu quả: Nhờ cơ chế vận hành chính xác, van bi cho phép kiểm soát lưu lượng dòng chảy tốt hơn, phù hợp với các ứng dụng cần độ chính xác cao.
• Khả năng làm kín vượt trội: Thiết kế của van cho khả năng ngăn rò rỉ tốt, đảm bảo độ kín cao hơn so với một số dòng van khác.

Nhược điểm:

• Trọng lượng và kích thước lớn: Do cấu tạo chắc chắn và vật liệu chế tạo, van bi thường nặng và cồng kềnh, gây khó khăn khi vận chuyển và lắp đặt.
• Chi phí cao: Giá thành van bi thường cao hơn van bướm vì cấu trúc phức tạp và yêu cầu kỹ thuật chế tạo cao hơn.

So sánh van bướm và van bi

Khi lựa chọn van công nghiệp cho hệ thống HVAC hay các ứng dụng xử lý chất lỏng, việc phân biệt giữa van bướm và van bi là điều cần thiết để đưa ra quyết định phù hợp. Mỗi loại van đều có ưu nhược điểm riêng, tùy theo môi trường làm việc, áp suất và yêu cầu vận hành. Dưới đây là chi tiết so sánh van bướm và van bi:

Điểm tương đồng

Cả van bướm và van bi đều đóng vai trò chính trong việc kiểm soát lưu lượng dòng chảy qua hệ thống đường ống.

Chúng cùng thực hiện nhiệm vụ điều chỉnh lưu chất bằng cách thay đổi tiết diện dòng chảy, từ đó tăng hoặc giảm lưu lượng theo nhu cầu vận hành.

Hai loại van này đều vận hành theo cơ chế xoay góc 90 độ – nghĩa là phần tử đóng mở (bi hoặc đĩa) quay quanh trục để điều khiển trạng thái đóng/mở van.

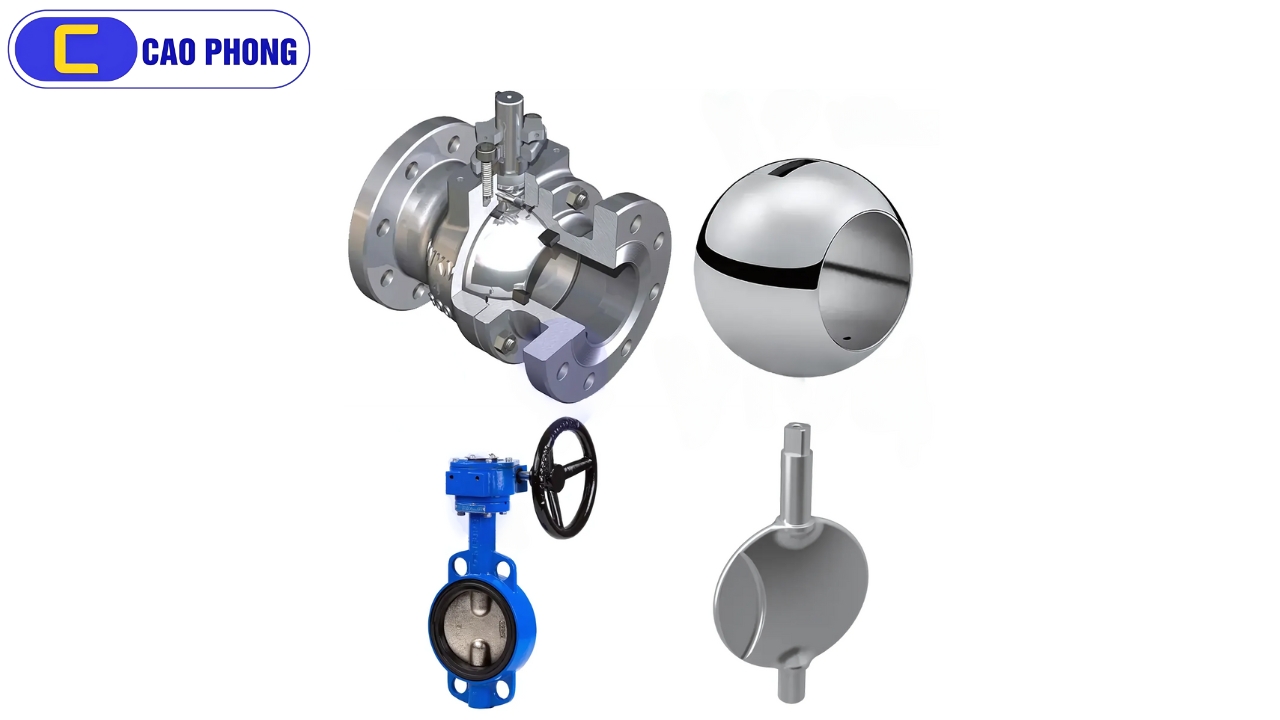

Những điểm khác biệt nổi bật

Thiết kế và cấu tạo

Van bướm có cấu trúc đơn giản với một đĩa dạng mỏng xoay trong thân van, giúp giảm kích thước và trọng lượng tổng thể.

Ngược lại, van bi được thiết kế với một viên bi rỗng ở giữa, có phần chắc chắn và thường đồ sộ hơn so với van bướm.

Kích thước và trọng lượng

Với thiết kế mảnh mai, van bướm chiếm ít không gian lắp đặt và dễ dàng vận chuyển hơn.

Trong khi đó, van bi thường có kích thước lớn và nặng hơn, đòi hỏi nhiều không gian hơn trong quá trình lắp đặt và vận hành.

Chi phí đầu tư

Xét về mặt chi phí, van bướm thường có giá thành thấp hơn van bi, do thiết kế đơn giản và vật liệu chế tạo ít hơn.

Khả năng điều tiết dòng chảy

Van bướm không phải là lựa chọn tối ưu cho các ứng dụng cần điều tiết lưu lượng chính xác, bởi khả năng kiểm soát dòng chảy của chúng còn hạn chế.

Ngược lại, van bi cho phép điều khiển lưu lượng với độ chính xác cao hơn, phù hợp với những hệ thống yêu cầu kiểm soát chặt chẽ lưu chất.

Áp lực vận hành

Về khả năng chịu áp, van bướm phù hợp hơn với các hệ thống có áp suất từ thấp đến trung bình. Trong khi đó, van bi có thể làm việc ổn định trong điều kiện áp suất cao hơn, nhờ cấu tạo vững chắc và kín hơn.

Các lĩnh vực sử dụng van bướm và van bi

Van bướm thường xuất hiện trong các hệ thống làm mát, xử lý nước sạch và nước thải. Trong khi đó, van bi được sử dụng phổ biến trong ngành dầu khí, hóa chất và các lĩnh vực công nghiệp yêu cầu khả năng kiểm soát lưu chất chính xác và độ kín cao.

Ứng dụng của van bướm

Van bướm được ứng dụng rộng rãi trong các lĩnh vực công nghiệp, đặc biệt là trong các hệ thống liên quan đến chất lỏng và khí. Một số trường hợp ứng dụng phổ biến được liệt kê sau:

• Hệ thống xử lý nước sạch và nước thải: Đây là một trong những lĩnh vực ứng dụng phổ biến nhất của van bướm. Chúng đóng vai trò điều tiết và kiểm soát lưu lượng dòng chảy của nước và các chất xử lý trong các nhà máy xử lý nước.
• Hệ thống vận chuyển chất lỏng trong công nghiệp: Trong nhiều ngành sản xuất, van bướm được lắp đặt để điều tiết lưu lượng chất lỏng hoặc khí trong đường ống, đảm bảo quá trình vận hành hiệu quả.
• Ứng dụng trong hệ thống HVAC: Van bướm cũng được sử dụng trong các hệ thống Hệ thống HVAC (sưởi, thông gió và điều hòa không khí) được sử dụng nhằm kiểm soát lưu lượng nước hoặc khí, góp phần cân bằng và tối ưu hóa hiệu suất hoạt động của toàn bộ hệ thống.

Ứng dụng của van bi

Van bi là thiết bị có khả năng điều tiết và kiểm soát lưu lượng một cách hiệu quả, thường được sử dụng để điều chỉnh dòng chảy của chất lỏng hoặc khí trong hệ thống. Nhờ vào thiết kế linh hoạt và hiệu suất cao, van bi được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như dầu khí, hóa chất, năng lượng và thực phẩm. Có thể liệt kê một vài ứng dụng nổi bật như sau:

• Ngành dầu khí: Van bi được thiết kế phù hợp với môi trường khắc nghiệt, chịu được áp suất và nhiệt độ cao, rất lý tưởng cho các hệ thống khai thác và vận chuyển dầu khí.
• Ngành hóa chất: Trong lĩnh vực sản xuất và xử lý hóa chất, van bi đóng vai trò quan trọng trong việc kiểm soát dòng chảy và bảo đảm an toàn cho quy trình vận hành.
• Ngành thực phẩm: Van bi đáp ứng tốt các yêu cầu về vệ sinh và an toàn trong ngành thực phẩm, nhờ vào khả năng vận hành ổn định và dễ dàng vệ sinh.
• Hệ thống cấp thoát nước: Trong các công trình dân dụng, van bi thường được sử dụng trong hệ thống cấp nước sinh hoạt, thoát nước, nhờ độ bền cao và thao tác đóng mở dễ dàng.

Tóm lại, việc lựa chọn van phù hợp phụ thuộc vào nhiều yếu tố như môi trường làm việc, yêu cầu kỹ thuật và ngân sách đầu tư. Qua việc so sánh van bướm và van bi, có thể thấy mỗi loại đều có ưu nhược điểm riêng, phục vụ tốt cho từng mục đích sử dụng cụ thể. Để đảm bảo hiệu quả vận hành và độ bền thiết bị, doanh nghiệp nên cân nhắc kỹ lưỡng hoặc liên hệ chuyên gia kỹ thuật để được tư vấn giải pháp tối ưu nhất.
