Tổng hợp các loại van bướm phổ biến nhất

Trong hệ thống đường ống công nghiệp, van bướm là một trong các loại van bướm phổ biến được sử dụng rộng rãi nhờ tính linh hoạt và hiệu quả. Dưới đây là tổng hợp các loại van bướm phổ biến nhất hiện nay, phù hợp với nhiều mục đích sử dụng khác nhau.

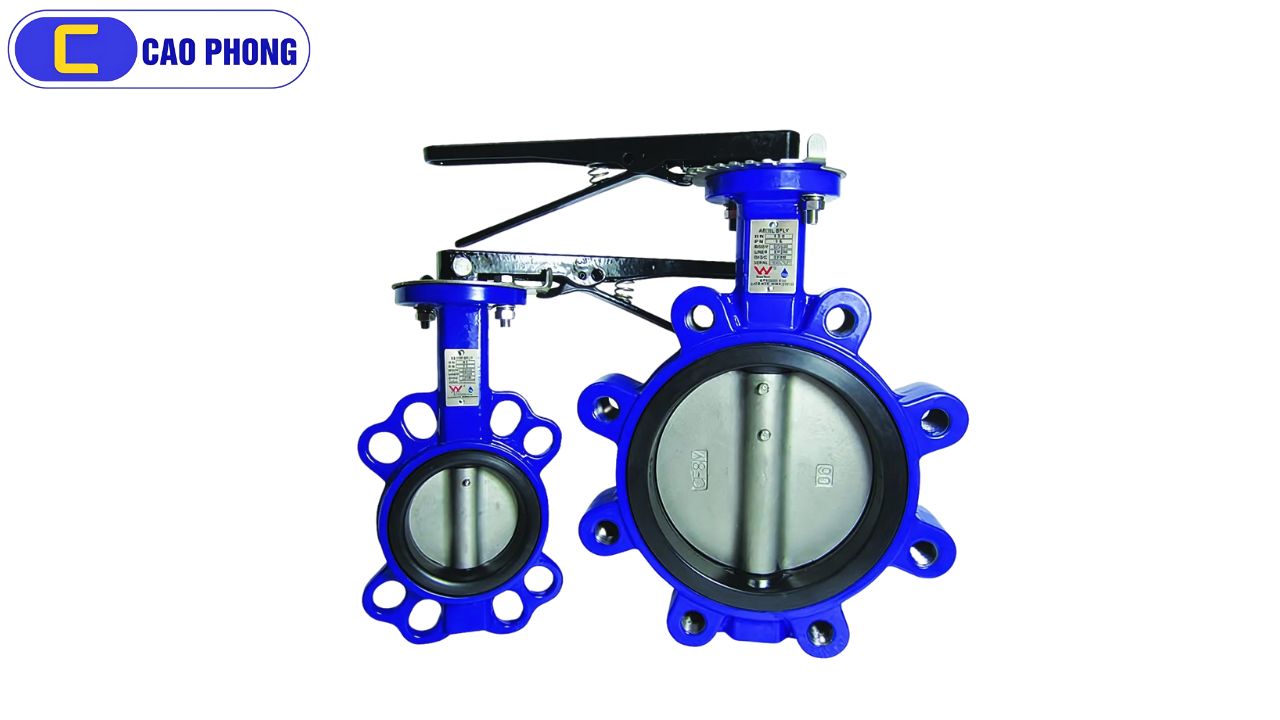

Van bướm là gì?

Van bướm, còn gọi là van cánh bướm (tiếng Anh: Butterfly valve), là một thiết bị van công nghiệp được ứng dụng trong việc điều tiết lưu lượng chất lỏng bên trong đường ống. Nguyên lý hoạt động của van dựa trên chuyển động xoay của cánh bướm, cho phép đóng mở và điều khiển dòng chảy, tương tự như cơ chế vận hành của van bi.

Cấu tạo chung của van bướm

Van bướm được thiết kế với các bộ phận chính như sau:

Thân van

Được chế tạo từ các khối kim loại đúc nguyên khối hoặc tùy biến theo từng ứng dụng cụ thể. Thân van có các lỗ để bắt bu lông, giúp việc lắp đặt trở nên nhanh chóng và tiện lợi. Thông thường, vật liệu sử dụng là gang, thép hoặc inox – mang lại sự bền bỉ, an toàn và đảm bảo hiệu quả vận hành cao cho hệ thống.

Đĩa van

Được thiết kế giống hình cánh bướm, đảm nhận chức năng điều tiết dòng chảy. Đĩa van có thể xoay đóng/mở nhờ tay gạt hoặc vô lăng. Các vật liệu phổ biến để chế tạo đĩa van là inox, gang hoặc thép.

Gioăng làm kín (seat)

Là bộ phận trung gian giữa đĩa van và thân van, giúp đảm bảo độ kín khi vận hành. Seat thường được làm từ các vật liệu như cao su EPDM, PTFE hoặc Hi-EPDM, giúp nâng cao khả năng chống rò rỉ.

Tay gạt / Tay quay (vô lăng)

Dùng để điều chỉnh góc mở của đĩa van, từ đó kiểm soát lưu lượng dòng chảy theo ý muốn. Tùy theo thiết kế, van có thể sử dụng tay gạt đơn giản hoặc cơ cấu vô lăng điều khiển.

Các chi tiết khác

Ngoài các thành phần chính trên, van bướm còn được lắp ráp với trục, bộ định vị bánh răng, bu lông và các linh kiện phụ trợ khác để đảm bảo vận hành ổn định và tuổi thọ lâu dài.

Cách van bướm thực hiện chức năng đóng/mở dòng chảy

Khi van ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van, đóng vai trò như một tấm chắn, ngăn cản dòng chất lỏng đi qua. Khi có tác động từ thiết bị điều khiển như tay gạt, tay quay hoặc cơ cấu truyền động điện/khí nén, lực này sẽ được truyền tới trục van và làm xoay đĩa van. Sự xoay chuyển của đĩa van sẽ tạo ra khe hở, cho phép dòng chảy lưu thông qua van, với lưu lượng phụ thuộc vào góc mở của đĩa. Khi đĩa van xoay đến vị trí vuông góc 90 độ so với thân van, van sẽ ở trạng thái mở hoàn toàn, cho phép dòng chảy đi qua tối đa.

Các loại van bướm phổ biến nhất hiện nay

Van bướm tay gạt

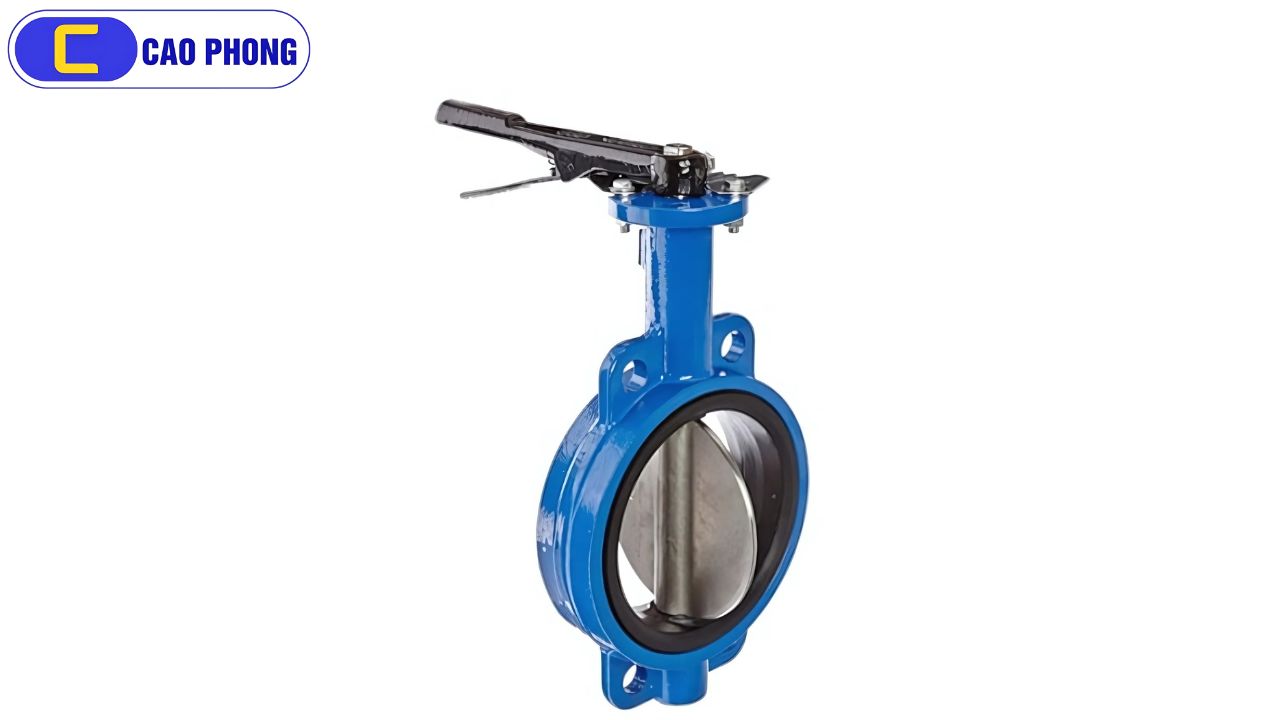

Van bướm tay gạt (tiếng Anh: Butterfly valve lever type) là dòng van hoạt động bằng cơ, đóng kín nhờ vào khả năng đàn hồi của lớp gioăng cao su bọc quanh đĩa van. Thiết bị này thường được ứng dụng trong các hệ thống cấp nước, xử lý nước thải, phòng cháy chữa cháy và các hệ thống chất lỏng thông dụng khác.

Cơ chế vận hành của van dựa trên việc xoay tay gạt để điều khiển đĩa van ép chặt vào gioăng cao su được cố định sẵn trong thân van. Loại van này chủ yếu dùng cho các kích cỡ từ DN50 đến DN150, cho phép người dùng đóng/mở nhanh chóng bằng lực tay.

Ưu điểm:

• Là dòng van bướm có kết cấu nhỏ gọn, trọng lượng nhẹ.
• Chi phí thấp nhất trong các phương án vận hành.
• Thi công, lắp đặt nhanh chóng, dễ thao tác.
• Bảo trì và thay thế dễ dàng.
• Dễ dàng tích hợp trong nhiều hệ thống và lĩnh vực sử dụng.

Hạn chế:

• Kích thước van thường chỉ dao động từ DN40 đến DN300.
• Vận hành khó khăn với hệ thống có áp suất PN10 hoặc PN16.
• Thiếu cơ cấu trợ lực, gây bất tiện khi đóng mở ở áp cao.

Van bướm tay quay

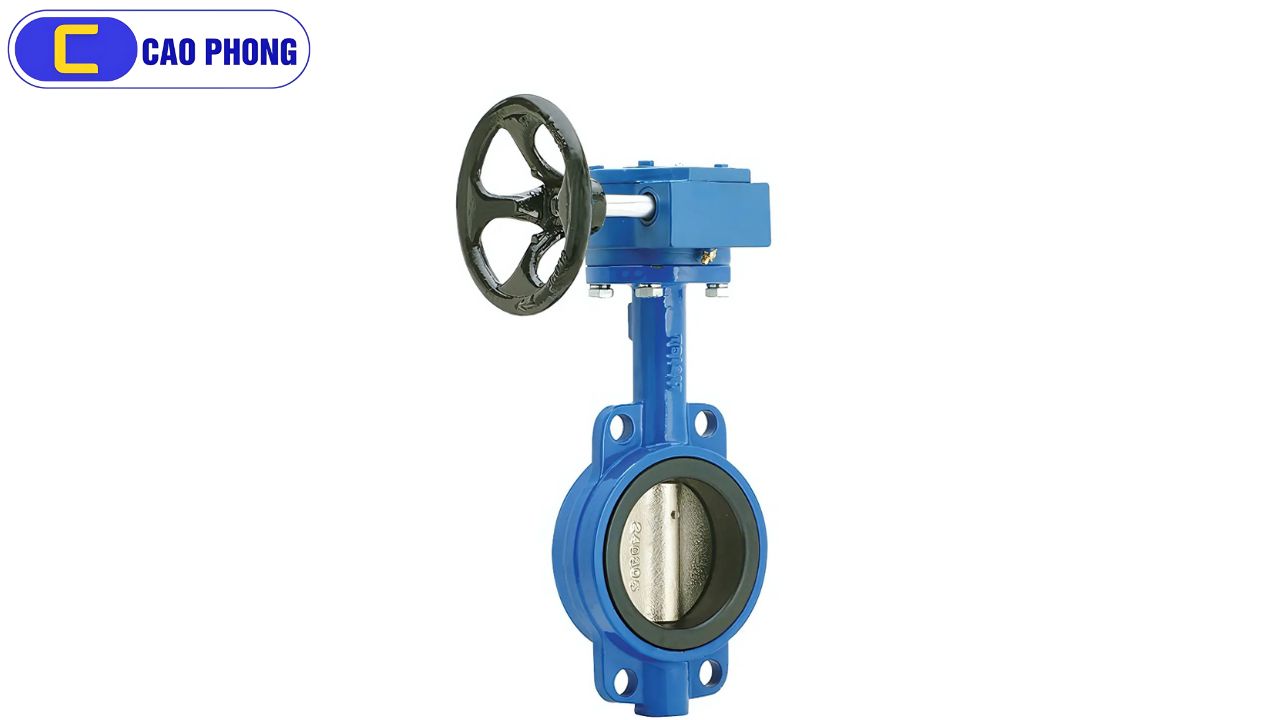

Van bướm tay quay, còn được biết đến với các tên gọi như van bướm vô lăng, van bướm hộp số hay van bướm vặn tay, là loại van sử dụng hệ thống bánh răng (hộp số) để điều khiển quá trình đóng mở hoặc điều tiết lưu lượng bằng cách quay tay vô lăng.

Nhờ cơ cấu truyền động có trợ lực, việc vận hành trở nên nhẹ nhàng và dễ dàng hơn, khắc phục điểm yếu của van tay gạt khi phải thao tác với hệ thống áp lực cao.

Ưu điểm:

• Đóng mở linh hoạt, sử dụng thuận tiện.
• Có thể tùy chỉnh vị trí tay quay linh hoạt.
• Dễ dàng lắp đặt và bảo trì.
• Cho phép điều chỉnh chính xác góc mở theo nhu cầu

Nhược điểm:

• So với tay gạt, quá trình đóng/mở mất nhiều thời gian hơn.
• Không phổ biến ở các kích thước nhỏ (thường từ DN80 trở lên).
• Cần không gian rộng để vận hành tay quay.

Van bướm điều khiển điện

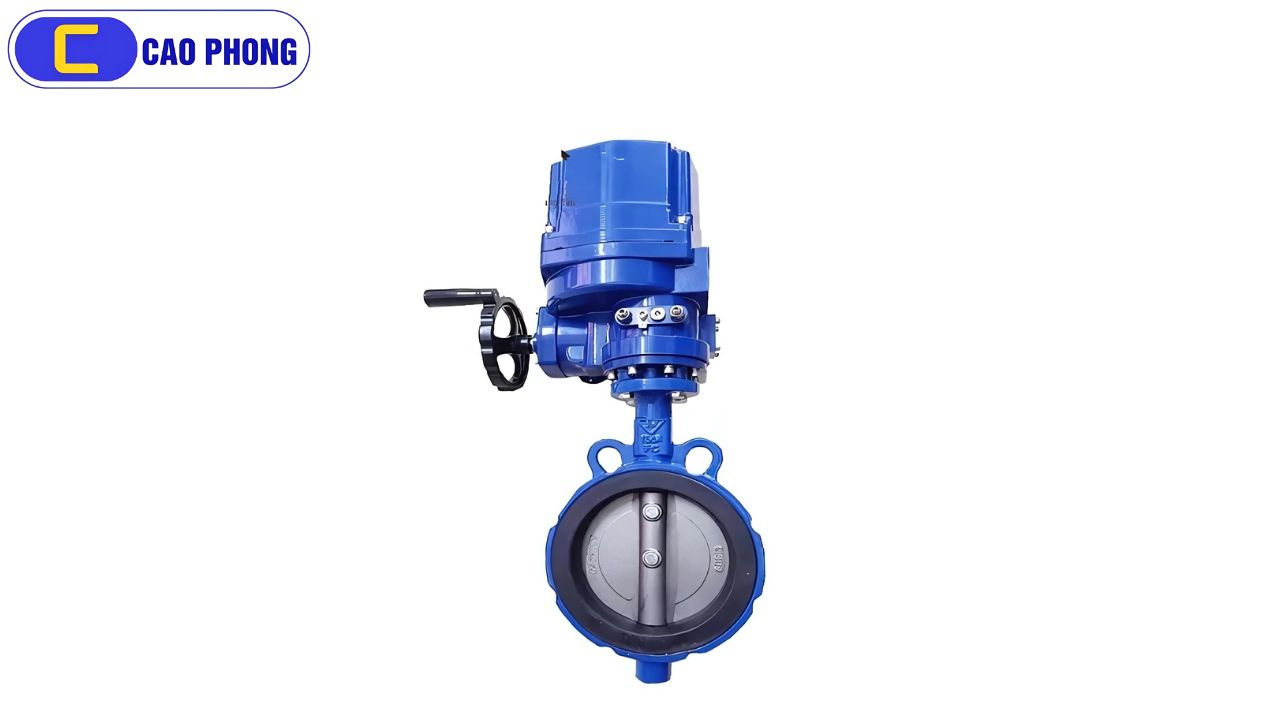

Van bướm điều khiển điện (Electric actuator butterfly valve) là loại van tự động, trong đó thân van bướm được tích hợp với mô-tơ điện để điều khiển hoạt động đóng/mở. Van sử dụng điện áp 24V, 220V hoặc 380V để vận hành một cách chính xác và an toàn.

Ưu điểm:

• Hệ thống điều khiển đơn giản, dễ đấu nối điện.
• Áp dụng được cho đa dạng kích thước, từ nhỏ đến lớn.
• Đóng mở từ từ (trong khoảng 10–45 giây) giúp hạn chế hiện tượng sốc áp.
• Tương thích với nhiều kiểu kết nối: wafer, mặt bích DIN PN16, JIS 10K,…

Nhược điểm:

• Việc vận hành cần đến nguồn điện để duy trì hoạt động.
• Mức chi phí ban đầu lớn hơn so với loại van vận hành bằng tay.
• Thời gian đóng mở chậm hơn van điều khiển khí nén và van điện từ.
• Một số môi trường không phù hợp do giới hạn của hệ thống điện.

Van bướm điều khiển khí nén

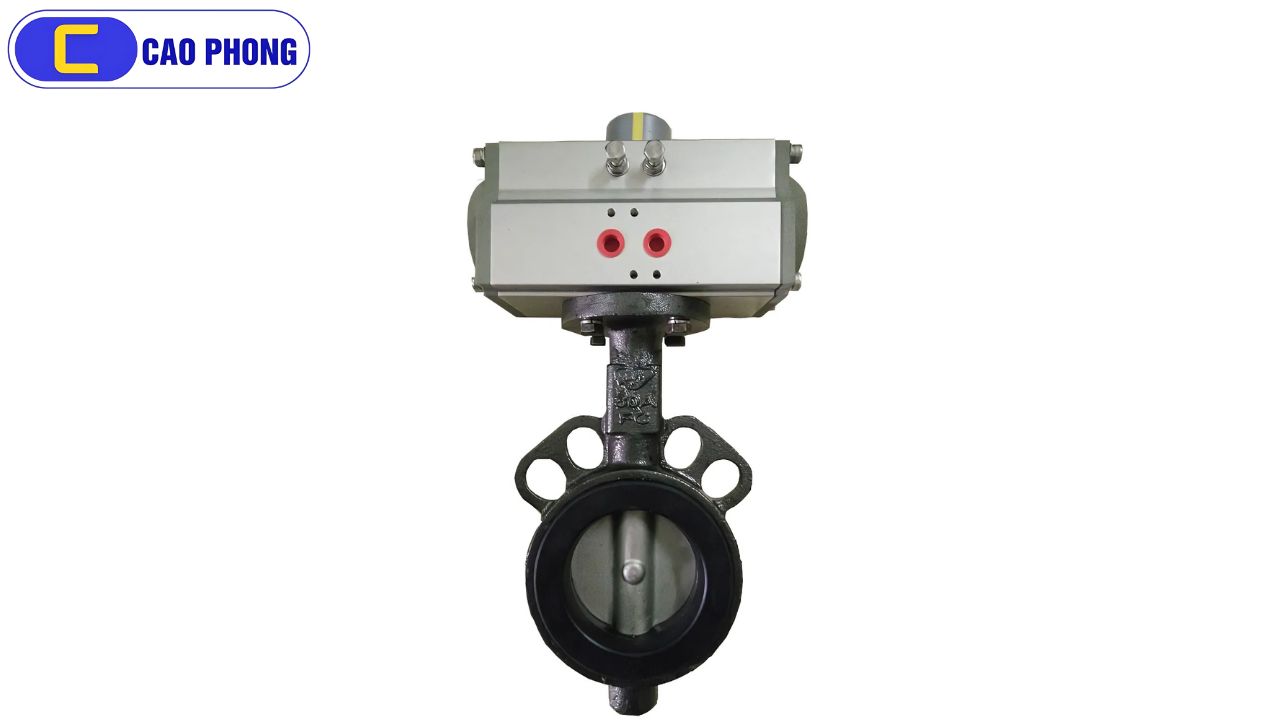

Van bướm điều khiển khí nén là dòng van tự động sử dụng áp suất khí nén để vận hành. Thiết bị gồm thân van bướm kết hợp với bộ truyền động khí nén, khi được cấp khí sẽ làm di chuyển piston, tạo lực mô men xoắn để xoay trục van, hoàn tất chu trình đóng/mở.

Ưu điểm:

• Tự động hóa hoàn toàn, không chiếm diện tích thao tác.
• An toàn khi sử dụng, đặc biệt trong môi trường nguy hiểm.
• Ứng dụng đa dạng trong nhiều ngành nghề, điều kiện khắc nghiệt.
• Linh hoạt trong việc bố trí và lắp đặt ở mọi vị trí.

Nhược điểm:

• Mức chi phí ban đầu cao hơn so với loại van vận hành bằng tay.
• Việc bảo trì yêu cầu nhân sự có chuyên môn kỹ thuật.
• Đắt hơn so với các dòng van vận hành bằng tay.

Phù hợp để sử dụng trong đa dạng lĩnh vực

Van cánh bướm được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng vận hành linh hoạt và hiệu quả trong các hệ thống có lưu lượng lớn. Một vài ứng dụng nổi bật có thể kể đến như sau:

• Hệ thống dẫn nước lạnh, khí nén, khí gas và phòng cháy chữa cháy.
• Xử lý chất sệt, bùn đặc và môi trường chân không.
• Ứng dụng trong hệ thống nước nóng và hơi nước có nhiệt độ, áp suất cao.
• Các hệ thống sử dụng khí nén hoặc điều khiển bằng khí nén.
