Van một chiều là thiết bị quan trọng trong các hệ thống như bơm, đường ống thủy lực hay bình chứa, có nhiệm vụ ngăn dòng chảy ngược khi xảy ra tụt áp, từ đó giúp bảo vệ máy bơm và các thiết bị liên quan. Vậy van một chiều là gì, có những loại nào và mỗi loại có ưu điểm ra sao? Chi tiết sẽ được giải đáp ngay trong nội dung tiếp theo.
Tìm hiểu van 1 chiều là gì?
Van 1 chiều là loại van dòng lưu chất chỉ chảy được 1 hướng duy nhất. Cấu tạo của van cho phép mở ra khi lưu chất đi đúng chiều và sẽ tự động đóng lại khi có hiện tượng dòng chảy ngược. Nhờ đó, toàn bộ hệ thống được đảm bảo vận hành an toàn hơn.
Việc sử dụng van một chiều giúp kiểm soát hướng dòng chảy, ngăn không cho lưu chất chảy ngược trở lại. Nhờ đó, các thiết bị phía trước van được bảo vệ khỏi các sự cố như rò rỉ, hư hỏng ống dẫn hay thiết bị. Đồng thời, nó cũng giảm thiểu tối đa sự thất thoát lưu chất trong quá trình vận hành.
Từ những ưu điểm nêu trên, có thể thấy rằng việc lắp đặt van một chiều trong hệ thống, đặc biệt là hệ thống khí nén, sẽ đảm bảo tính ổn định và an toàn cao hơn. Đây cũng là lý do vì sao loại van này thường được các doanh nghiệp hoặc cá nhân lựa chọn để trang bị cho hệ thống vận hành của mình.

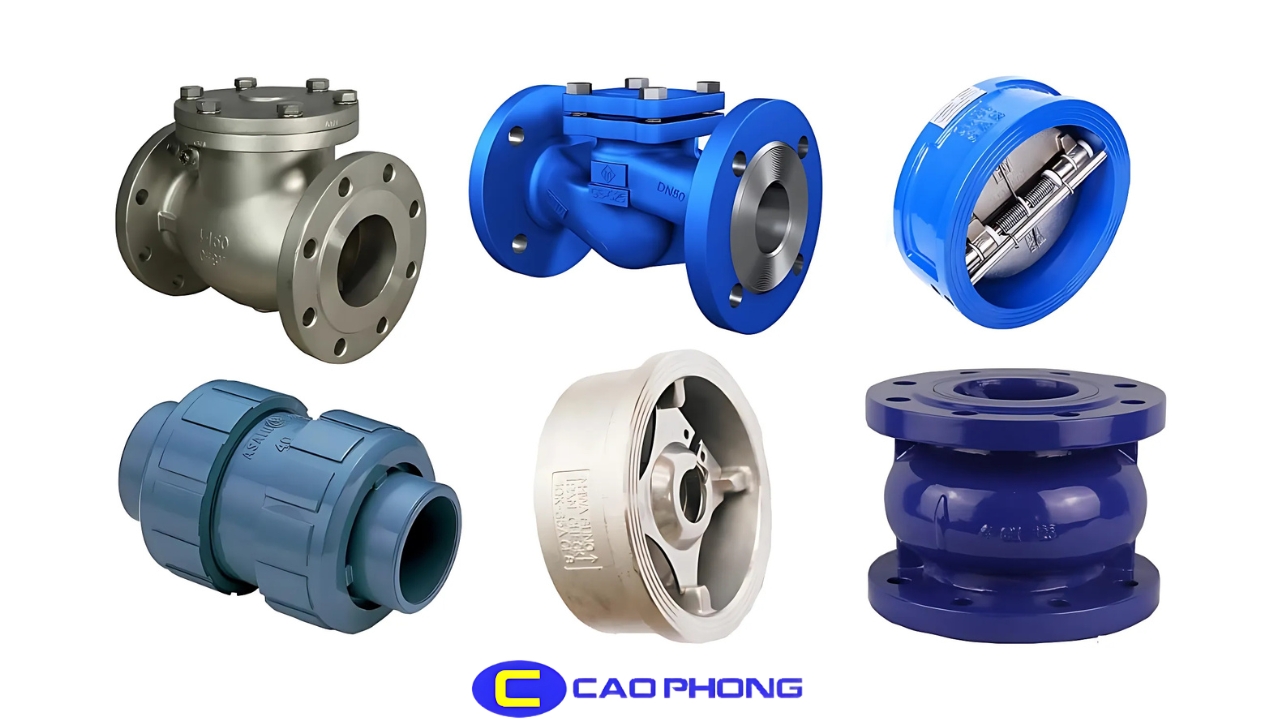

Van một chiều bảo vệ hệ thống khỏi hiện tượng dòng chảy ngược và sự cố không mong muốn.
Phân loại van một chiều hiện nay
Hiện nay, van nước 1 chiều được sản xuất với nhiều xuất xứ, nguyên lý hoạt động và kích thước khác nhau. Tùy thuộc vào mục đích sử dụng cụ thể, người dùng có thể lựa chọn loại van phù hợp nhất với hệ thống của mình. Việc Hiểu rõ nhu cầu của mình là bước đầu tiên để lựa chọn sản phẩm phù hợp nhất. Nếu bạn đang tìm hiểu về van 1 chiều, những dòng sản phẩm phổ biến dưới đây là thông tin bạn nên biết.
Van 1 chiều lắp bích

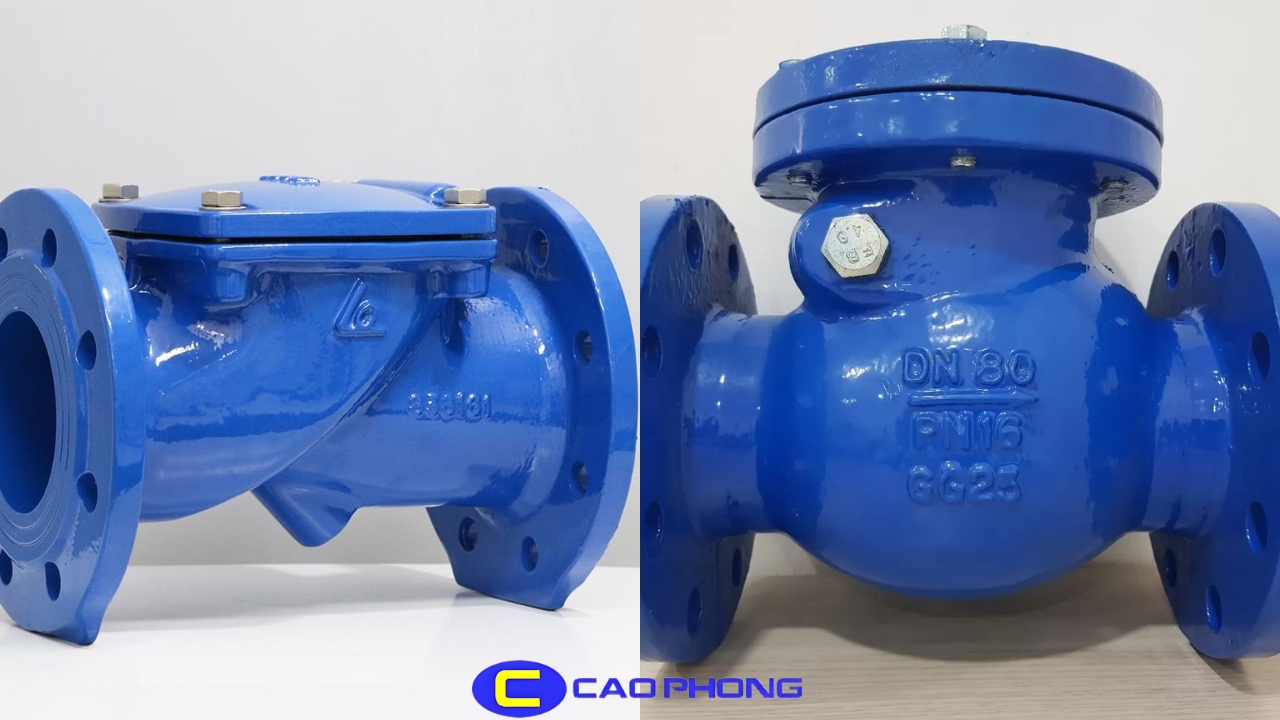

Van 1 chiều lá lật
Van một chiều lá lật, loại van này vận hành dựa trên cơ chế lật qua lật lại của lá van dưới tác động của áp lực dòng chảy. Đây là dòng van phổ biến nhất với nhiều phiên bản khác nhau, phù hợp với đa dạng ứng dụng trong thực tế.
Van có thể được lắp theo phương ngang hoặc phương đứng, thường được sử dụng để bảo vệ bơm và các thiết bị trong hệ thống.
Giống như nhiều loại van công nghiệp khác, van lá lật được sản xuất từ nhiều loại vật liệu khác nhau. Phần thân van thường làm bằng đồng, inox hoặc gang, kết hợp với các vật liệu như cao su EPDM, NBR, PTFE và các bộ phận phụ trợ đi kèm.
Cách thức hoạt động của van một chiều dạng lá lật:
Bộ phận lá van được đặt tại cửa vào, có thể đóng mở linh hoạt theo chiều dòng chảy: khi dòng chảy thuận, lá van mở; khi dòng ngược, lá van đóng lại.
Van một chiều với thiết kế lá lật giúp kiểm soát dòng chảy hiệu quả và an toàn hơn
Van bi 1 chiều
Van bi một chiều cho phép dòng chảy đi qua theo một hướng nhờ thiết kế bên trong có quả bi đóng/mở tự động. Loại van này thường được dùng trong hệ thống xử lý nước thải, nước sạch, bể bơi và các ứng dụng liên quan đến hóa chất.
Van một chiều kiểu kẹp (wafer)
Van 1 chiều dạng lò xo
Van được thiết kế với cơ chế lò xo nằm phía sau đĩa, cho phép lưu chất đi qua khi áp suất đủ lớn để thắng lực đàn hồi của lò xo. Khi dòng chảy dừng lại hoặc có áp lực ngược, lò xo sẽ tự động đẩy đĩa van trở về vị trí đóng, ngăn không cho lưu chất chảy ngược.
Sản phẩm này thường được chế tạo từ vật liệu gang hoặc inox, phù hợp sử dụng trong các hệ thống dẫn chất lỏng của hộ gia đình, ngành công nghiệp, lĩnh vực vệ sinh và y tế.
Ưu điểm:
Loại van này cho phép kiểm soát áp suất dòng chảy nhờ vào bộ lò xo được tùy chọn sẵn, hỗ trợ đóng kín van ngay lập tức khi dòng chảy dừng lại.
Cấu tạo linh hoạt giúp van có thể lắp đặt ở mọi tư thế, kể cả khi đường ống được bố trí theo phương thẳng đứng.
Nhược điểm:
Van một chiều dạng đĩa lò xo không phù hợp để lắp đặt tại các vị trí có áp suất dòng chảy lớn, chẳng hạn như đầu ra của máy nén khí piston, vì chuyển động lặp lại của đĩa dễ làm hư hại lò xo.

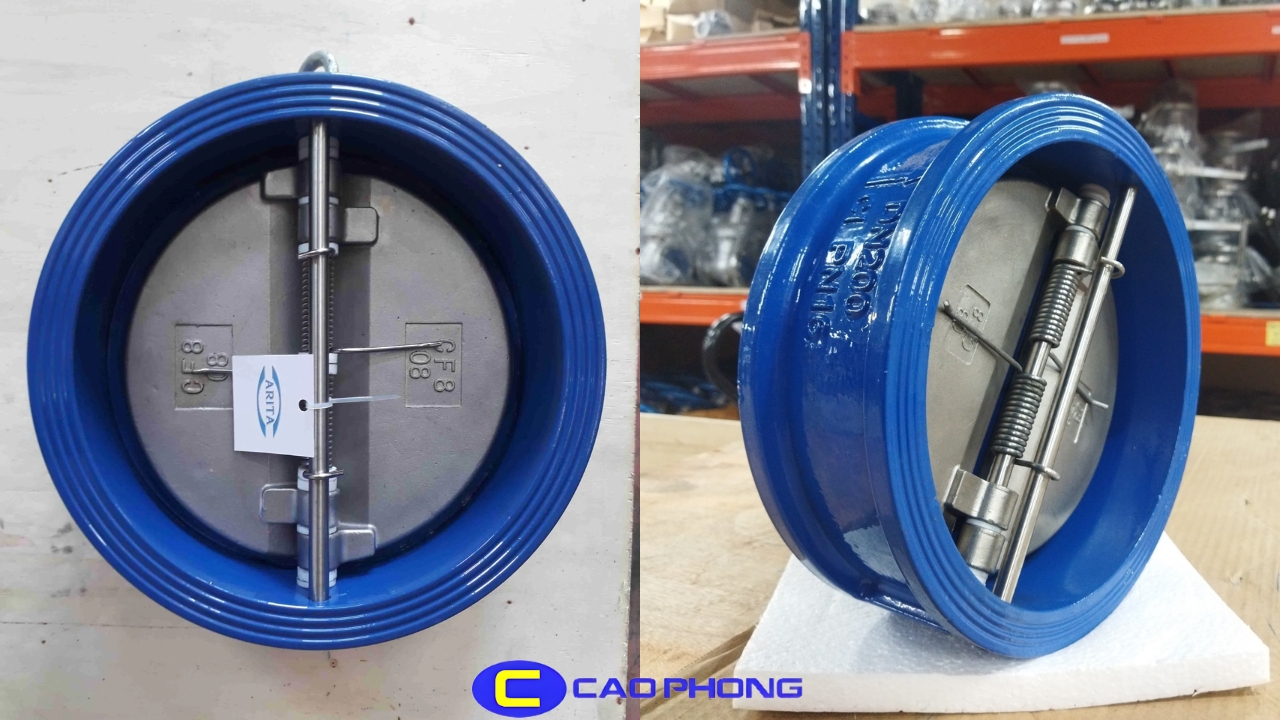

Van 1 chiều cánh bướm
Van một chiều cánh bướm được thiết kế để khắc phục những hạn chế về giảm áp suất và kích thước thường gặp ở van lò xo và van lá lật.
Cấu tạo bao gồm hai đĩa được gắn vào trục van bằng bản lề, cố định bởi một lò xo xoắn trên trục.
Ưu điểm:
Van có thể được thiết kế với kích thước rất lớn mà không bị giới hạn bởi kích thước đĩa, vẫn đảm bảo hoạt động hiệu quả.
Áp suất giảm khi sử dụng van cánh bướm thấp hơn đáng kể so với nhiều loại van một chiều khác.
Van có thể lắp đặt linh hoạt trên cả đường ống đứng và ngang, việc đóng mở rất dễ dàng mà không yêu cầu áp lực dòng chảy lớn.
Với kích thước nhỏ gọn và chi phí hợp lý, van rất thuận tiện cho việc lắp đặt cũng như bảo trì.
Van một chiều cánh bướm thiết kế nhỏ gọn phù hợp cho các hệ thống có không gian hạn chế

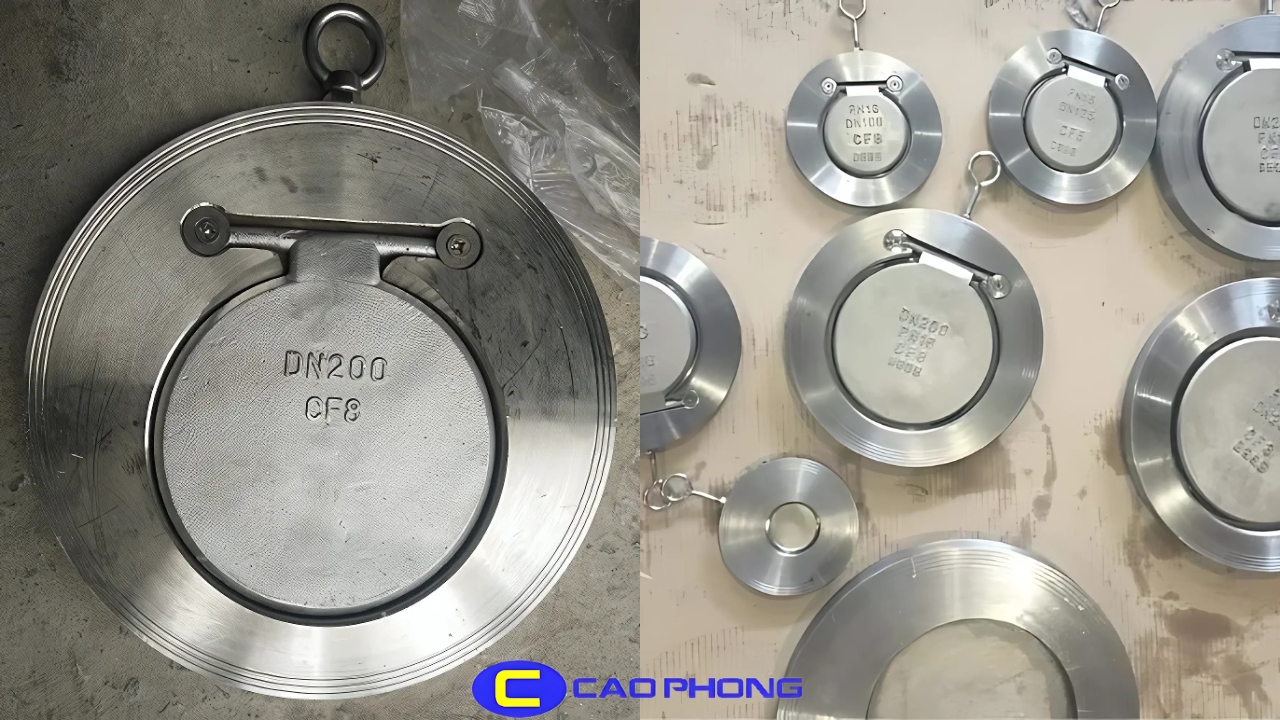

Van 1 chiều lá (cửa lật)
Kiểu thiết kế của van tương tự như van 1 chiều lá lật, nhưng không có thân van rộng mà nắp van gần như được gắn trực tiếp vào đường ống. Van thường được dùng cho đường ống có kích thước từ DN125 trở lên, vì với các đường ống nhỏ hơn, áp suất dòng chảy sẽ giảm đáng kể do phần nắp van có thể làm cản trở dòng chảy.
Nhược điểm: Vì van có kích thước lớn và nắp trọng lượng nặng, nên khi mở cần áp suất dòng chảy lớn. Đồng thời, khi đóng van, hiện tượng búa nước dễ xảy ra.
Ưu điểm: Giá thành phải chăng, dễ dàng trong việc cài đặt và bảo trì.
Van một chiều lá lật với ưu điểm thi công đơn giản và nhược điểm cần lưu ý về áp lực dòng chảy
Thông số kỹ thuật chung về van một chiều
Chất liệu chế tạo: Inox, gang, nhựa, đồng.
Kiểu kết nối: Mặt bích, ren, rắc co, kiểu kẹp
Nhiệt độ: 0 ~ 200 độ C tùy vào vật liệu
Tiêu chuẩn của mặt bích: DIN, JIS, ANSI, PN16
Áp lực: PN10 – PN25
Kích thước: DN40 -DN400,…
Môi trường sử dụng: Dùng cho nước, hơi khí, hóa chất,…
Xuất xứ: Malaysia, Nhật, Hàn Quốc, Nhật, Trung Quốc, Đài Loan, Ý, Đức,…

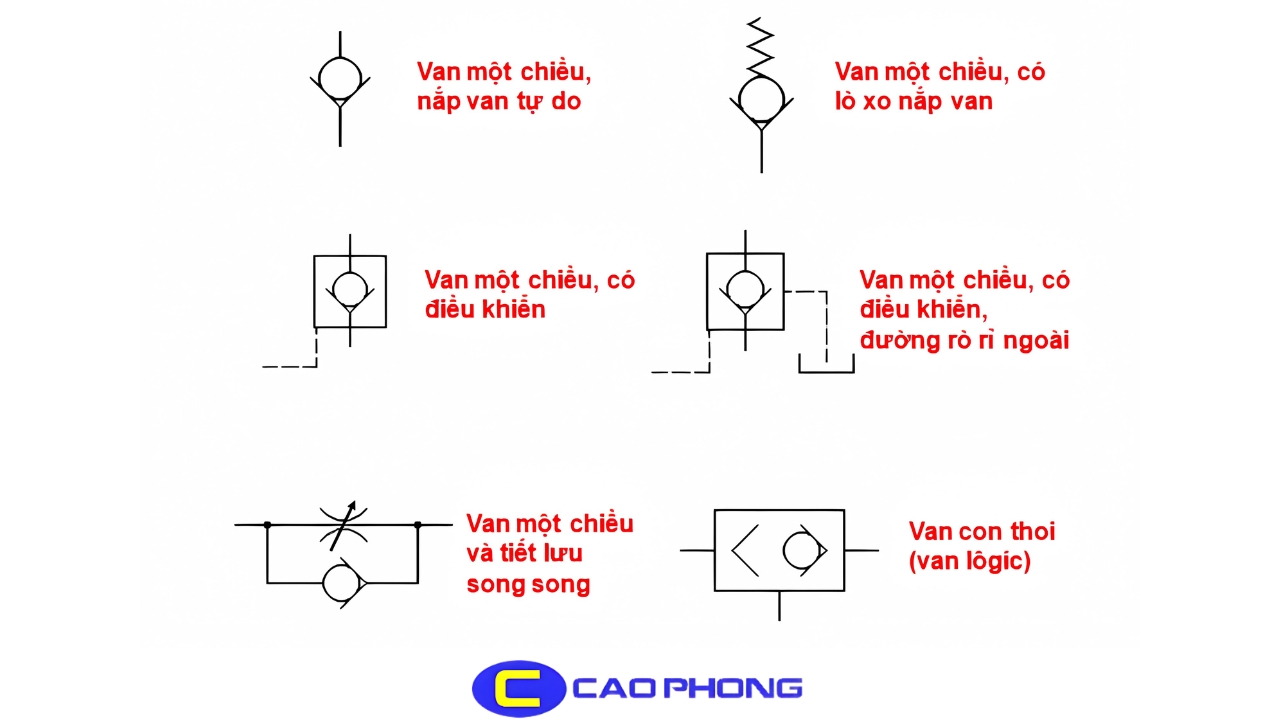

Ký hiệu van một chiều
Ký hiệu van một chiều giúp nhận biết nhanh trong bản vẽ kỹ thuật và thiết kế hệ thống
Ứng dụng thực tế của van một chiều
Van một chiều được sử dụng rộng rãi trong rất nhiều thiết bị thủy lực thuộc các lĩnh vực như: hệ thống kỹ thuật nước, hệ thống nhiệt, thông gió, phòng cháy chữa cháy, điều hòa không khí, xử lý chất thải, và nhiều ngành công nghiệp khác như dầu khí, dệt may…
Trong đó, loại van kiểu wafer được ưa chuộng nhờ vào chi phí thấp và việc lắp đặt thuận tiện. Một số hệ thống phổ biến thường sử dụng loại van này bao gồm:

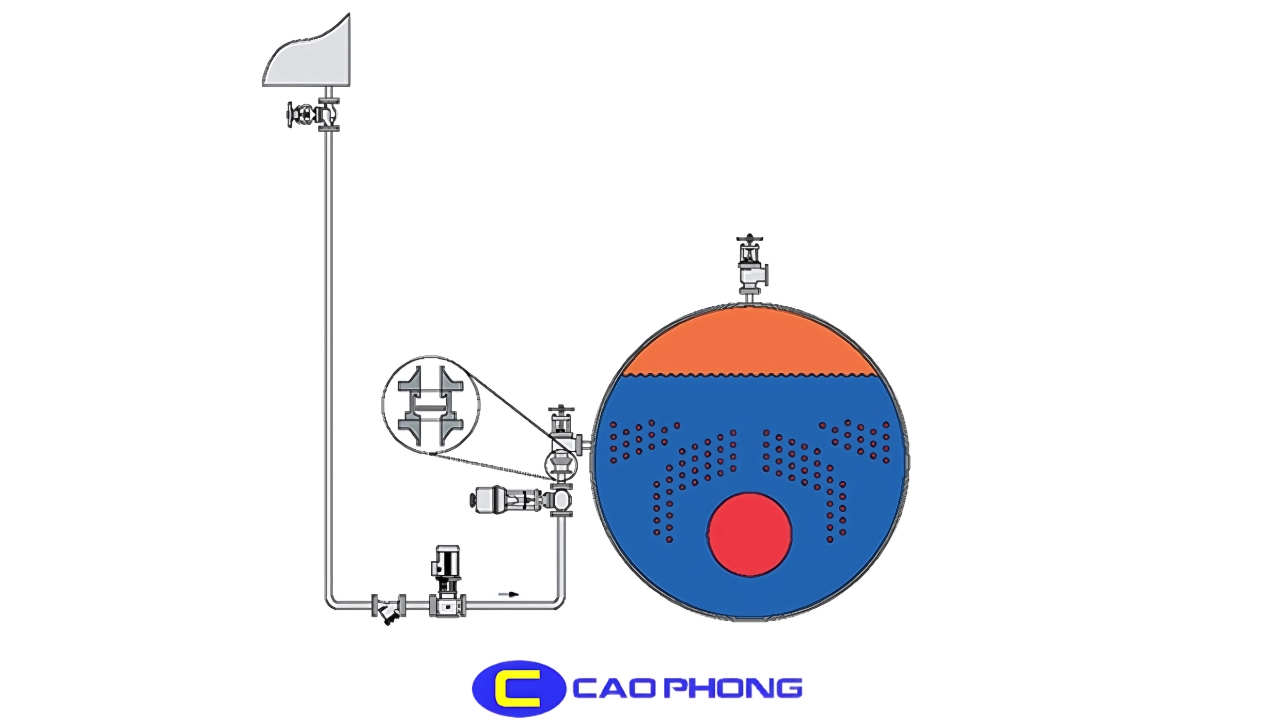

Trong hệ thống lò hơi: Van một chiều được sử dụng để ngăn không cho nước trong lò bị chảy ngược trở lại bể chứa khi ống cấp nước ngừng hoạt động. Van một chiều đĩa với lò xo nặng được lắp đặt trên đường cấp của nồi hơi, có nhiệm vụ ngăn dòng nước chảy xuống dưới tác động của trọng lực khi nguồn cấp nước tạm dừng.
Van một chiều bảo vệ hệ thống lò hơi khỏi hiện tượng chảy ngược khi ngừng cấp nước

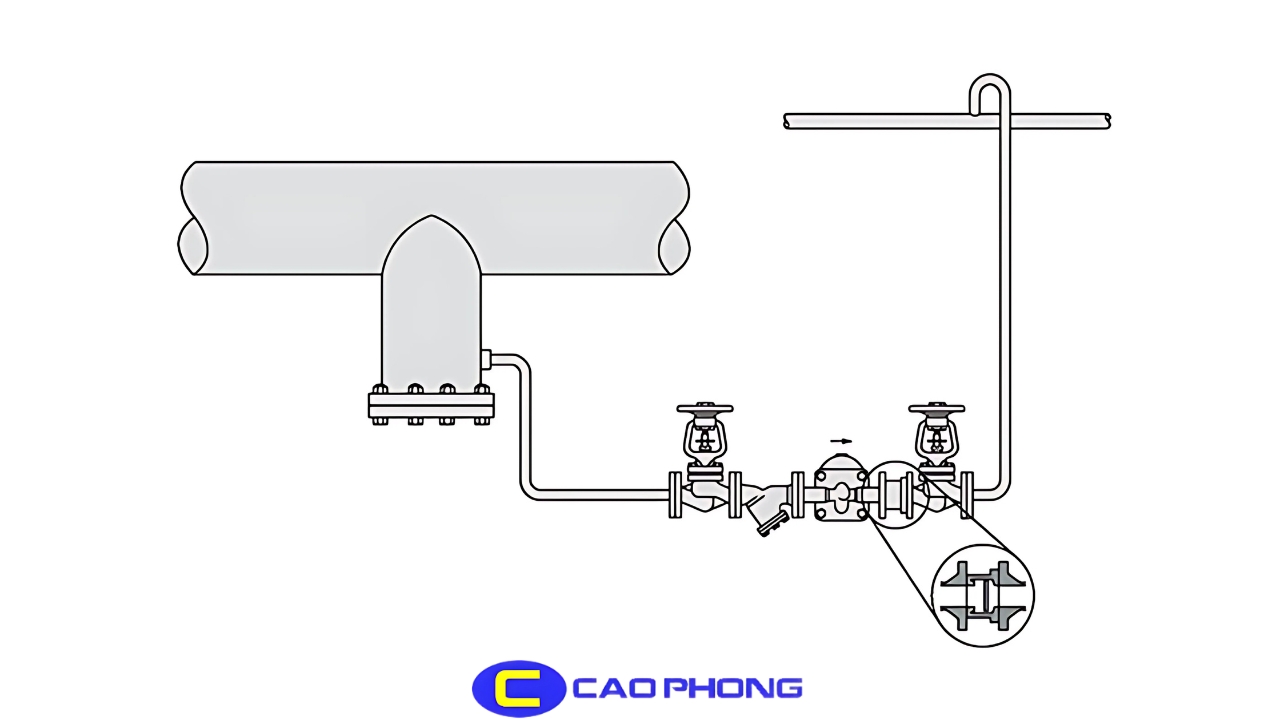

Bẫy hơi: Van một chiều được lắp sau bẫy hơi nhằm ngăn chặn dòng chảy ngược tràn trở lại không gian, giúp bảo vệ bẫy hơi khỏi hư hỏng do áp suất đột ngột trong đường ngưng tụ.
Ứng dụng van một chiều sau bẫy hơi giúp ngăn dòng chảy ngược hiệu quả

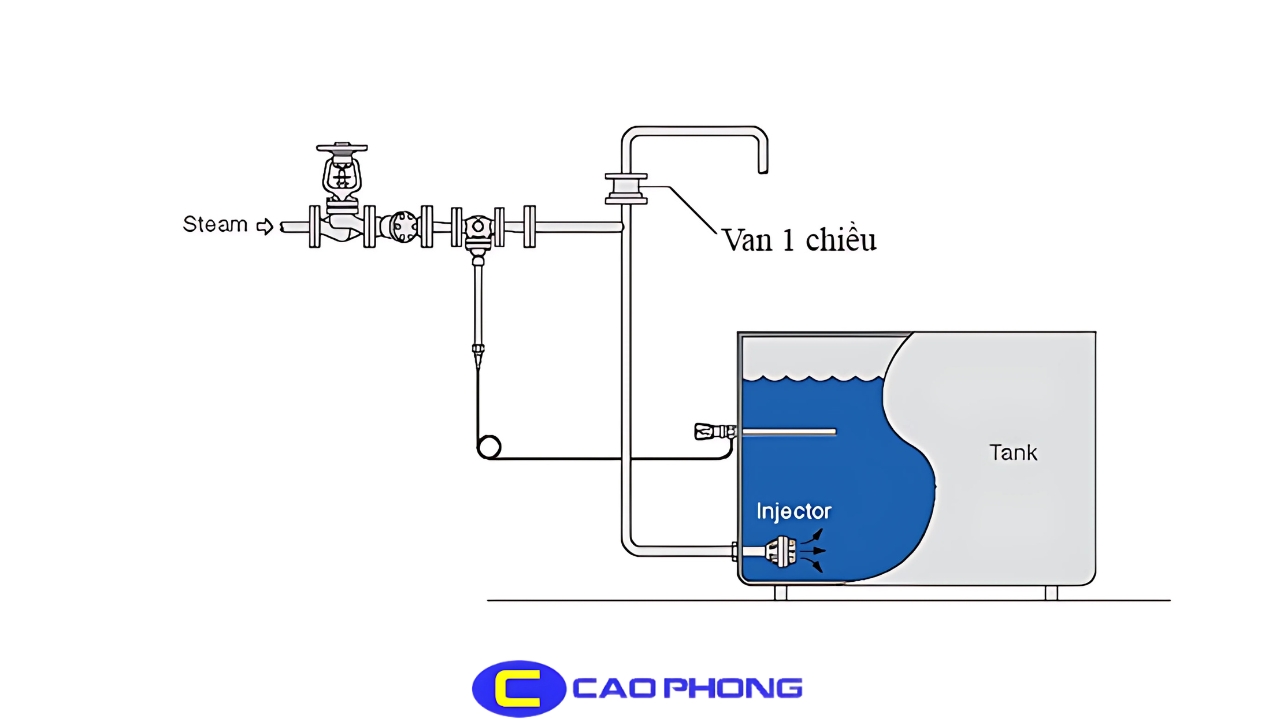

Bơm: Ngăn không cho dòng chảy chảy ngược vào bơm, bảo vệ bơm khi ngừng hoạt động.
Van một chiều giúp ngăn dòng chảy ngược hiệu quả bảo vệ bơm và đường ống
Thêm vào đó, sản phẩm còn được sử dụng trong nhiều lĩnh vực khác…
Ưu điểm và nhược điểm của van một chiều
Ưu điểm
Việc đóng mở chỉ cho phép dòng chảy đi theo một hướng nhất định.
Quá trình vận hành giúp ngăn chặn nước tràn ngược vào hệ thống, tránh gây hư hại cho các thiết bị như đồng hồ đo và máy bơm.
Lắp đặt đơn giản, nhanh gọn.
Có nhiều kích cỡ và mẫu mã phong phú để bạn lựa chọn.
Hoạt động được cho các hệ thống áp lực từ trung bình tới áp lực cao
Sử dụng để bảo vệ các thiết bị khác an toàn.
Van vẫn có thể làm việc ngay cả khi áp lực dòng chảy nhỏ.
Giúp hệ thống tránh các hiện tượng thủy kích gây hư hỏng hệ thống đường ống.
Nhược Điểm
Van 1 chiều là sản phẩm tương đối hoàn hảo. Tuy nhiên vẫn có một vài sự cố đối với van này như:
Đệm cao su bị hỏng.
Gioăng làm kín bị hư hỏng gây ra hiện tượng rò rỉ lưu chất.
3 Lưu ý khi lựa chọn van một chiều
Van một chiều đóng vai trò cốt lõi trong việc duy trì hiệu quả và an toàn của hệ thống hơi, nước ngưng tụ hoặc các dòng chất lỏng khác. Để đảm bảo thiết bị này hoạt động bền bỉ và hiệu quả, việc lựa chọn, lắp đặt và sử dụng đúng cách là yếu tố không thể bỏ qua. Với hơn 10 năm kinh nghiệm trong lĩnh vực kỹ thuật công nghiệp, chúng tôi sẽ hướng dẫn bạn chi tiết các bước cần thiết để tối ưu hóa tuổi thọ của van một chiều.
Chọn kích thước van phù hợp với lưu lượng và vai trò: Việc chọn sai kích thước van một chiều là nguyên nhân hàng đầu dẫn đến hư hỏng sớm và giảm hiệu quả của hệ thống. Van phải được chọn không chỉ dựa trên đường kính ống mà còn phù hợp với lưu lượng thực tế. Nếu van quá lớn, nó sẽ không mở hoàn toàn, gây ra hiện tượng “lạch cạch” do rung động liên tục. Điều này làm mòn đĩa và lò xo nhanh chóng, dẫn đến hỏng hóc. Ngược lại, nếu van quá nhỏ, áp suất sụt giảm sẽ xảy ra, hạn chế dòng chảy và làm tăng tiêu hao năng lượng bơm. Để tránh tình trạng này, hãy tính toán lưu lượng và áp suất trong hệ thống một cách chính xác trước khi chọn van.
Lựa chọn loại van theo chức năng: Không phải tất cả các loại van một chiều đều phù hợp với mọi ứng dụng. Chẳng hạn, van một chiều loại RK được tải bằng lò xo có thể hoạt động theo bất kỳ hướng nào, bao gồm cả dòng chảy đi xuống, trong khi van loại CB (đối trọng) chỉ hoạt động tốt với dòng chảy ngang hoặc lên trên. Tuy nhiên, loại CB có áp suất giảm rất thấp, là lựa chọn lý tưởng cho hệ thống áp suất thấp. Vì vậy, việc hiểu rõ điều kiện vận hành, bao gồm nhiệt độ, áp suất và hướng dòng chảy, sẽ giúp bạn chọn đúng loại van, đảm bảo tuổi thọ và độ tin cậy cao nhất.
Lắp đặt đúng vị trí: Lắp đặt van một chiều ở vị trí không hợp lý có thể ảnh hưởng nghiêm trọng đến hiệu suất hoạt động. Ví dụ, nếu van được đặt ở đỉnh hoặc đáy của một đường ống thẳng đứng mà không xem xét việc giữ cột nước hoặc bảo vệ các bộ phận thượng nguồn, hiệu quả hệ thống sẽ giảm đi đáng kể. Đảm bảo lò xo và phớt van có độ bền cao để đáp ứng yêu cầu vận hành trong điều kiện thực tế.
Lý do vì sao van một chiều rất quan trọng
Van một chiều không chỉ đơn giản là thiết bị điều khiển dòng chảy mà còn đảm bảo sự an toàn và hiệu quả của toàn bộ hệ thống. Sử dụng đúng loại van với kích thước và vị trí lắp đặt phù hợp có thể tạo ra sự khác biệt lớn giữa một hệ thống hoạt động ổn định và một hệ thống thường xuyên gặp sự cố.
Hãy nhớ rằng việc kiểm tra và bảo trì định kỳ cũng rất cần thiết để phát hiện kịp thời các vấn đề tiềm ẩn. Mọi thắc mắc hoặc yêu cầu hỗ trợ, xin vui lòng liên hệ để được tư vấn tận tình. Với đội ngũ chuyên gia của chúng tôi để đảm bảo hệ thống của bạn luôn hoạt động ở mức tối ưu.
Những điều cần biết khi lắp đặt và sử dụng van một chiều
Mỗi hệ thống sẽ phù hợp với một loại van một chiều khác nhau. Việc lựa chọn van cần dựa trên các yếu tố như: đường ống bố trí theo phương ngang hay phương đứng, áp suất làm việc yêu cầu, loại lưu chất sử dụng,… để đưa ra quyết định phù hợp.
Cần kiểm tra kỹ các thông số kỹ thuật của van một chiều định sử dụng để đảm bảo rằng chúng đáp ứng đầy đủ yêu cầu vận hành của hệ thống.
Trước khi tiến hành lắp đặt van, phải vệ sinh sạch sẽ đường ống, loại bỏ hoàn toàn các tạp chất như bụi bẩn, mạt hàn hoặc dị vật còn sót lại.
Đặc biệt, với van một chiều dạng cánh bướm, khi lắp đặt trên đường ống nằm ngang, trục giữa của hai cánh van cần được đặt thẳng đứng, không được lắp lệch hoặc nghiêng. Cách lắp này giúp van vận hành chính xác và ổn định hơn trong suốt quá trình sử dụng.
