Van bướm tay gạt là một trong những dòng van công nghiệp phổ biến nhờ thiết kế nhỏ gọn, thao tác đóng mở nhanh và chi phí hợp lý. Với cơ chế điều khiển bằng tay gạt, loại van này đặc biệt thích hợp cho các hệ thống có tần suất vận hành trung bình như nước sạch, hệ thống HVAC, phòng cháy chữa cháy và xử lý nước thải. Bài viết dưới đây của Cao Phong sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và các ứng dụng thực tế của van bướm tay gạt.
Van bướm tay gạt là gì?
Van bướm tay gạt (tên tiếng Anh: Lever Handle Butterfly Valve) là một dòng van công nghiệp được vận hành thủ công bằng tay gạt. Người dùng có thể dễ dàng điều chỉnh trạng thái đóng hoặc mở của van chỉ bằng thao tác gạt sang trái hoặc phải, nhằm cho phép dòng lưu chất đi qua hoặc chặn lại. Loại van này có thiết kế nhỏ gọn, thường có kích thước phổ biến từ DN40 đến DN300.
Vật liệu chế tạo đa dạng như inox, gang, nhựa, thép,… giúp mẫu van bướm thích hợp lắp đặt trong nhiều hệ thống khác nhau. Nhờ chi phí đầu tư thấp và độ bền ổn định, van bướm tay gạt đang là một trong những lựa chọn tối ưu và tiết kiệm trên thị trường van hiện nay.

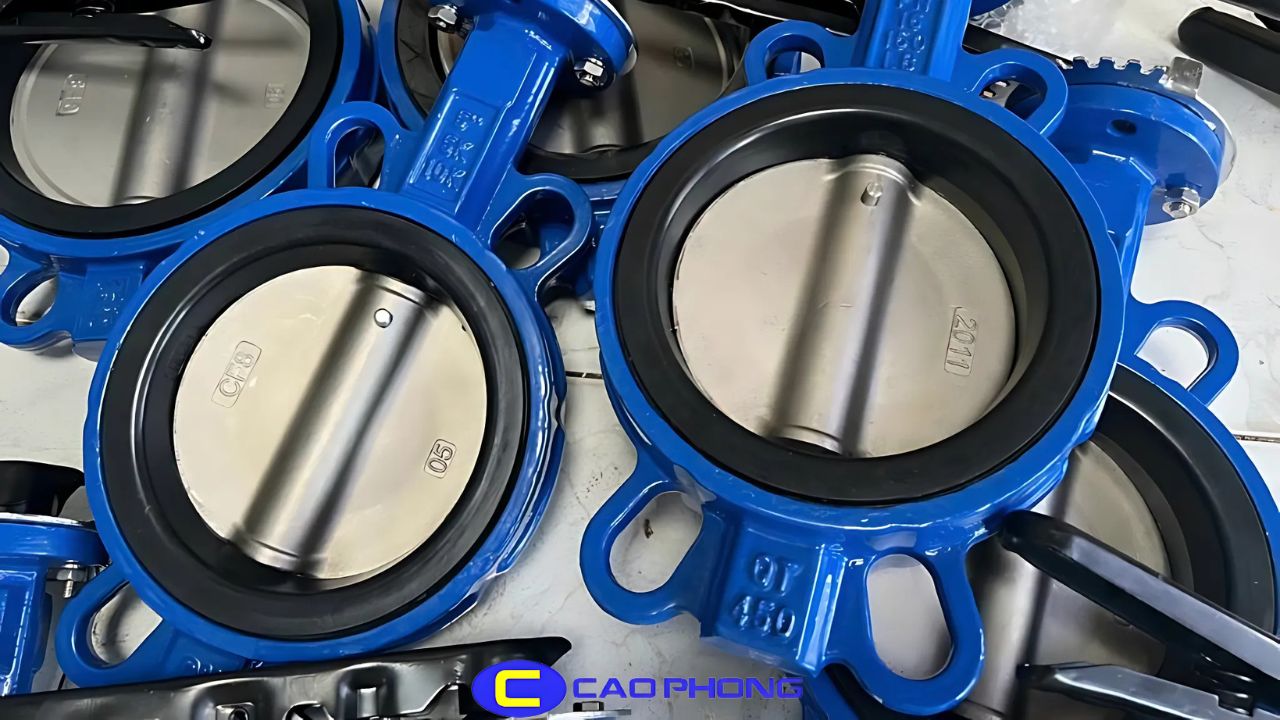

Van bướm tay gạt với thiết kế nhỏ gọn phù hợp cho nhiều hệ thống công nghiệp và dân dụng
Chi tiết kỹ thuật van bướm tay gạt
Hạng mục
Chi tiết
Kích thước
DN40 – DN300
Chất liệu thân
Gang xám, inox, nhựa, thép
Chất liệu đĩa/trục
SUS304, SUS316 và các loại thép không gỉ cao cấp
Vật liệu gioăng làm kín
Cao su, EPDM, NBR, PTFE
Kiểu lắp
Bích, wafer, lug
Kiểu điều khiển
Tay gạt
Áp suất làm việc
PN10 – PN16 (tùy model)
Môi trường ứng dụng
Dầu, nước, khí, hơi, hóa chất
Xuất xứ
Đức, Nhật, Malaysia, Đài Loan, Hàn Quốc
Cấu tạo van bướm tay gạt
Thân van bướm tay gạt (tiếng Anh: Butterfly valve body) là bộ phận chính dùng để kết nối van với hệ thống đường ống. Tùy vào nhu cầu lắp đặt, thân van có thể được thiết kế theo kiểu lắp bích, wafer hoặc lug. Bộ phận này thường được sản xuất từ các vật liệu như gang, inox, thép hoặc nhựa. Đây là phần chiếm tỷ trọng lớn nhất trong cấu tạo van, đóng vai trò làm khung nâng đỡ, chịu áp lực dòng chảy và các yếu tố môi trường bên ngoài.
Đĩa van hay cánh bướm (tiếng Anh: Valve disc, Butterfly wings) đảm nhiệm vai trò điều tiết dòng chảy bằng cách xoay để mở hoặc đóng van. Khi xoay một góc nhất định, đĩa van sẽ cho phép chất lỏng hoặc khí đi qua hoặc ngăn chặn hoàn toàn. Đĩa van được làm từ các vật liệu có độ bền cao như gang, inox, nhựa,… và có thể thiết kế liền trục hoặc rỗng để kết nối với tay gạt.
Trục ty van bướm (tiếng Anh: Butterfly valve stem) có nhiệm vụ liên kết tay gạt và đĩa van, truyền chuyển động đóng/mở từ tay gạt đến cánh van. Trục ty van có thể thiết kế dạng liền với đĩa van hoặc xuyên qua trung tâm đĩa. Vật liệu chế tạo trục ty thường là inox, thép không gỉ hoặc nhựa để đảm bảo khả năng hoạt động ổn định và độ bền lâu dài.
Gioăng làm kín (tiếng Anh: Sealing gasket) được bố trí bên trong thân van, có nhiệm vụ đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng, ngăn không cho lưu chất rò rỉ ra bên ngoài. Loại gioăng này có thể làm từ các vật liệu chịu nhiệt, chịu hóa chất như EPDM, NBR, PTFE (Teflon), Silicone, Viton,…
Tay gạt điều khiển (tiếng Anh: Lever handle butterfly valve) là bộ phận được lắp trên thân van dùng để thao tác đóng/mở van thủ công. Người vận hành chỉ cần dùng lực tay để gạt sang trái hoặc phải là có thể điều chỉnh trạng thái của van. Tay gạt thường được làm từ kim loại như thép hoặc gang, thiết kế nhỏ gọn, thuận tiện cho việc sử dụng.

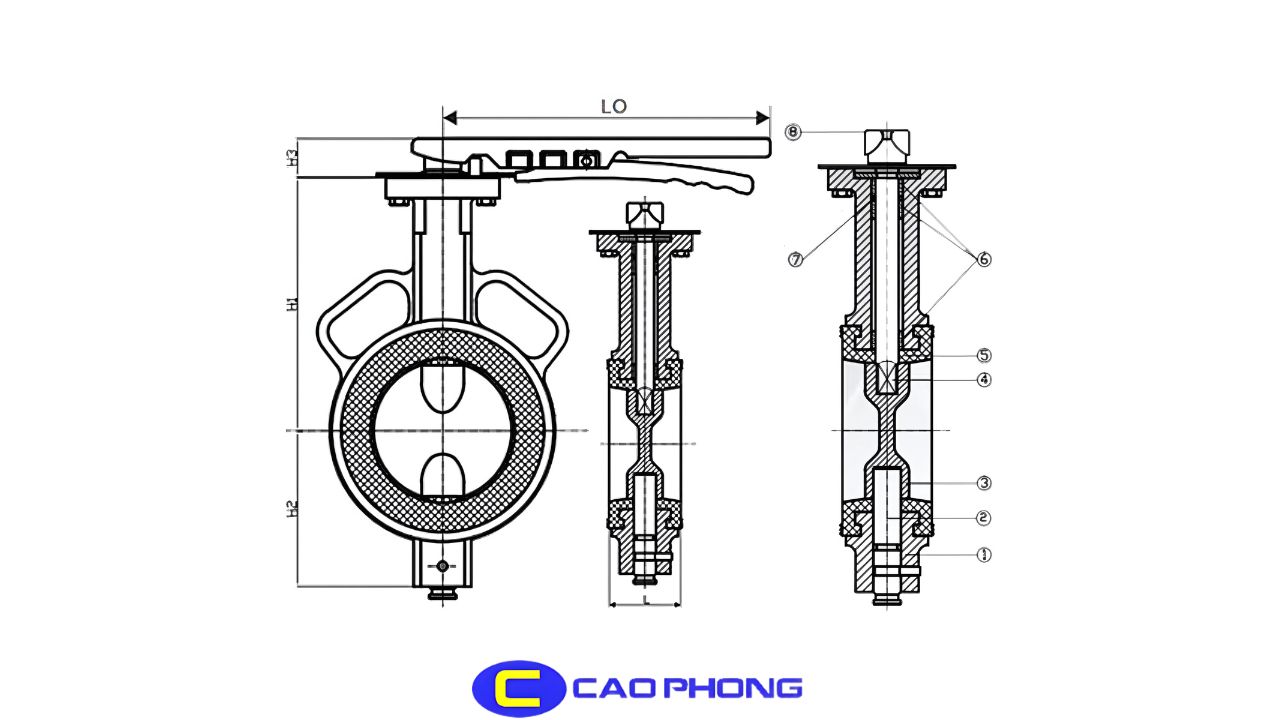

cấu tạo của van bướm tay gạt cùng tay gạt điều khiển tiện lợi
Nguyên lý hoạt động của van bướm điều khiển bằng tay gạt
Van bướm tay gạt có cơ chế vận hành khá đơn giản. Sau khi được lắp đặt vào hệ thống đường ống, người sử dụng chỉ cần xoay tay gạt sang trái hoặc phải. Khi đó, trục van quay theo chuyển động tay gạt, kéo theo đĩa van xoay để thực hiện thao tác đóng hoặc mở dòng chảy qua van.
Van bướm tay gạt chia theo chất liệu
Van bướm tay gạt inox: Van bướm tay gạt inox được chế tạo từ chất liệu inox 304 hoặc 316, có độ bền cao và thiết kế hiện đại. Loại van này đặc biệt thích hợp sử dụng trong môi trường có tính ăn mòn như hệ thống xử lý nước thải, hóa chất lỏng, dung dịch và các loại lưu chất khác.
Van bướm tay gạt bằng gang là dòng van bướm được chế tạo từ vật liệu gang cầu hoặc gang dẻo, những loại vật liệu phổ biến có chi phí thấp. Van thường được ứng dụng trong các hệ thống dẫn nước thông thường với điều kiện áp suất và nhiệt độ không quá cao. Tuy nhiên, khi sử dụng trong môi trường có lưu chất đặc biệt hoặc điều kiện khắc nghiệt, độ bền của van có thể bị ảnh hưởng.
Van bướm nhựa tay gạt là dòng van có trọng lượng nhẹ, độ bền cao và khả năng làm việc ổn định trong các môi trường ăn mòn như axit, bazo, muối, kiềm,… Sản phẩm thường được chế tạo từ các vật liệu như PVC, UPVC, PPH,… Trong đó, các dòng van làm từ PVC có chi phí khá thấp, trong khi các vật liệu cao cấp hơn như PPH hay PPR sẽ đi kèm mức giá cao hơn.
Van bướm tay gạt thép là loại van được làm từ chất liệu thép chắc chắn, có khả năng chịu được nhiệt độ cao và áp suất lớn. Nhờ đặc tính bền bỉ của thép, van phù hợp để vận hành trong các hệ thống như nước nóng, dầu nóng hay hơi nóng. Vì sử dụng vật liệu đặc biệt này, giá thành của van thường cao hơn so với các loại van làm từ vật liệu khác.
Van bướm tay gạt inox vi sinh là loại van được chế tạo từ inox vi sinh bóng mịn, thường được ứng dụng phổ biến trong các ngành như thực phẩm, đồ uống, dược phẩm,…
Van bướm tay gạt chia theo kiểu kết nối
Van bướm lắp kiểu tay gạt.
Van bướm tay gạt loại lắp bích.
Van bướm tay gạt kiểu wafer.
Van bướm tay gạt dạng lug.
Van bướm tay gạt theo thương hiệu sản xuất
Samwoo cung cấp dòng van bướm tay gạt chất lượng cao.
ARV nổi tiếng với các sản phẩm van bướm tay gạt bền bỉ và hiệu quả.
AUT chuyên sản xuất van bướm tay gạt với thiết kế chắc chắn và độ bền cao.
Wonil mang đến các mẫu van bướm tay gạt được ưa chuộng trên thị trường.
Kitz được biết đến với các sản phẩm van bướm tay gạt đạt tiêu chuẩn quốc tế.
Jaki cung cấp van bướm tay gạt đa dạng về kích thước và ứng dụng.
Beize nổi bật với các loại van bướm tay gạt có khả năng vận hành mượt mà.
YDK là thương hiệu van bướm tay gạt được nhiều khách hàng tin dùng.
Toyo cung cấp van bướm tay gạt với chất lượng ổn định và giá thành hợp lý.
Van bướm tay gạt theo xuất xứ
Van bướm tay gạt có nguồn gốc từ Đài Loan.
Van bướm tay gạt sản xuất tại Hàn Quốc.
Van bướm tay gạt đến từ Nhật Bản.
Sản phẩm van bướm tay gạt được nhập khẩu trực tiếp từ Malaysia.
Van bướm tay gạt đến từ Trung Quốc.
Van bướm tay gạt đến từ châu Âu.
Ứng dụng của van bướm tay gạt
Trong các hệ thống cấp thoát nước, van bướm tay gạt được sử dụng rộng rãi cho đường ống nước sạch, nước sinh hoạt tại khu dân cư, khu công nghiệp cũng như trong hệ thống cấp nước thành phố.
Van còn được ứng dụng phổ biến trong xử lý nước thải tại các nhà máy sản xuất, khu công nghiệp, khu vực nông nghiệp và các hệ thống xử lý nước trong khu dân cư.
Trong lĩnh vực phòng cháy chữa cháy (PCCC), van bướm tay gạt được dùng cho các hệ thống chữa cháy, trạm bơm nước, bơm cấp nước và các hệ thống thủy điện, nhiệt điện.
Van bướm tay gạt vi sinh được ứng dụng trong ngành thực phẩm, dược phẩm và đồ uống, bao gồm các sản phẩm như rượu bia và nước giải khát.
Ngoài ra, van còn thích hợp cho các hệ thống sửa chữa, đóng tàu, cũng như các đường ống dẫn xăng dầu và dung dịch hóa chất ăn mòn tại các công trình và khu sản xuất.
Điểm nổi bật và các bất cập của van bướm tay gạt
Ưu điểm van bướm tay gạt
Van bướm tay gạt được ứng dụng rộng rãi trong nhiều hệ thống đường ống và thiết bị khác nhau, đồng thời cũng được nhiều người ưu tiên lựa chọn lắp đặt cho hệ thống vận hành của mình. Lý do van bướm tay gạt được ưa chuộng là bởi nó sở hữu nhiều điểm mạnh vượt trội so với các loại van khác như sau:
Van bướm tay gạt có kích thước đa dạng, phổ biến từ DN40 đến DN300, thuận tiện cho việc lựa chọn và lắp đặt phù hợp với kích thước của nhiều hệ thống khác nhau. Nhờ vậy, người dùng có thể dễ dàng chọn loại van có kích cỡ tương ứng với hệ thống hiện có.
Van này thích hợp dùng trong nhiều loại môi trường lưu chất khác nhau như nước sạch, nước thải, nước nóng, các dung dịch hóa chất như axit, bazơ, muối, kiềm, cũng như các chất khí nén, hơi nóng, xăng dầu,…
Vận hành van bướm tay gạt rất đơn giản nhờ vào bộ phận tay gạt. Chỉ cần thao tác gạt tay van sang trái hoặc sang phải, người sử dụng có thể đóng hoặc mở van dễ dàng mà không cần kỹ thuật phức tạp như đối với van bướm điều khiển bằng khí nén hoặc điện.
Thiết kế của van bướm tay gạt gọn nhẹ và đơn giản, phù hợp để lắp đặt ở nhiều vị trí khác nhau, từ những không gian rộng lớn cho đến những khu vực nhỏ hẹp. Điều này cũng giúp việc thay thế và bảo trì van trở nên thuận tiện hơn. Người vận hành cũng có thể dễ dàng thao tác và lắp đặt van.
So với các loại van bướm cùng chất liệu, kiểu lắp và kích cỡ nhưng dùng bộ điều khiển khác như tay quay, điện hoặc khí nén, van bướm tay gạt có mức giá thấp nhất. Tuy vậy, chất lượng của van không hề thua kém các dòng van điều khiển khác.
Van bướm tay gạt có nhiều kiểu lắp khác nhau như bích, wafer (kẹp), lug (tai bích),… phù hợp với nhiều tiêu chuẩn bích phổ biến như BS, JIS, DIN,… Việc lắp đặt van vào hệ thống đường ống cũng khá dễ dàng thông qua các lỗ bích, chỉ cần sử dụng bulong và đai ốc để cố định.
Ngoài ra, việc tháo lắp, bảo dưỡng và sửa chữa van bướm tay gạt cũng rất thuận tiện. Khi một bộ phận gặp sự cố, người dùng có thể thay thế linh kiện riêng lẻ mà không cần phải thay nguyên cả van, giúp tiết kiệm chi phí bảo trì đáng kể.
Một số hạn chế của van bướm tay gạt
Mặc dù van bướm tay gạt sở hữu nhiều ưu điểm, tuy nhiên vẫn tồn tại một số hạn chế nếu người dùng không lựa chọn đúng loại van phù hợp với hệ thống đường ống và thiết bị sử dụng, cụ thể như sau:
Kích thước van bướm tay gạt thường không đa dạng ở các cỡ quá nhỏ hoặc quá lớn. Thông thường, các loại van làm từ inox, nhựa, gang hay thép thường có kích cỡ nằm trong khoảng từ DN40 đến DN300. Riêng một số dòng van bướm inox vi sinh tay gạt mới có thể có kích thước nhỏ hơn DN40.
Một điểm hạn chế nữa là khi cánh bướm mở, dòng chảy bị cản nhẹ bởi cánh van nằm dọc trong đường ống, gây ra lực cản nhỏ đối với lưu chất. Nếu vật liệu cánh bướm không đảm bảo chất lượng, quá trình sử dụng lâu dài sẽ dễ dẫn đến mài mòn, làm hở hoặc rò rỉ lưu chất. Vì vậy, nên ưu tiên chọn loại van có cánh bướm làm từ vật liệu tốt như inox để tăng độ bền và tránh sự cố rò rỉ.
Ngoài ra, van bướm tay gạt không phù hợp trong những môi trường có nhiệt độ rất cao (trên 350 độ C) hoặc áp suất lớn hơn PN40. Các điều kiện này có thể làm hư hại nhanh chóng các bộ phận bên trong như đĩa van và gioăng van, ảnh hưởng đến tuổi thọ và hiệu quả làm việc của van.
Tóm lại, để van bướm tay gạt phát huy hiệu quả tối ưu, người dùng phải lựa chọn loại van có thông số kỹ thuật tương thích với hệ thống của mình.. Khi đó, van sẽ hoạt động hiệu quả, góp phần nâng cao năng suất và đảm bảo hiệu quả vận hành của toàn bộ hệ thống.
