Tìm Hiểu Về Bẫy Hơi Phao Là Gì? Chức Năng, Các Lỗi Thường Gặp Và Cách Khắc Phục

Bẫy hơi phao là gì? Đây là một thiết bị không thể thiếu giúp loại bỏ nước ngưng và không khí ra khỏi hệ thống hơi. Tuy nhiên, để hiểu rõ hơn về cách nó hoạt động và những ưu điểm vượt trội so với các loại bẫy hơi khác, hãy cùng khám phá qua bài viết chi tiết dưới đây.

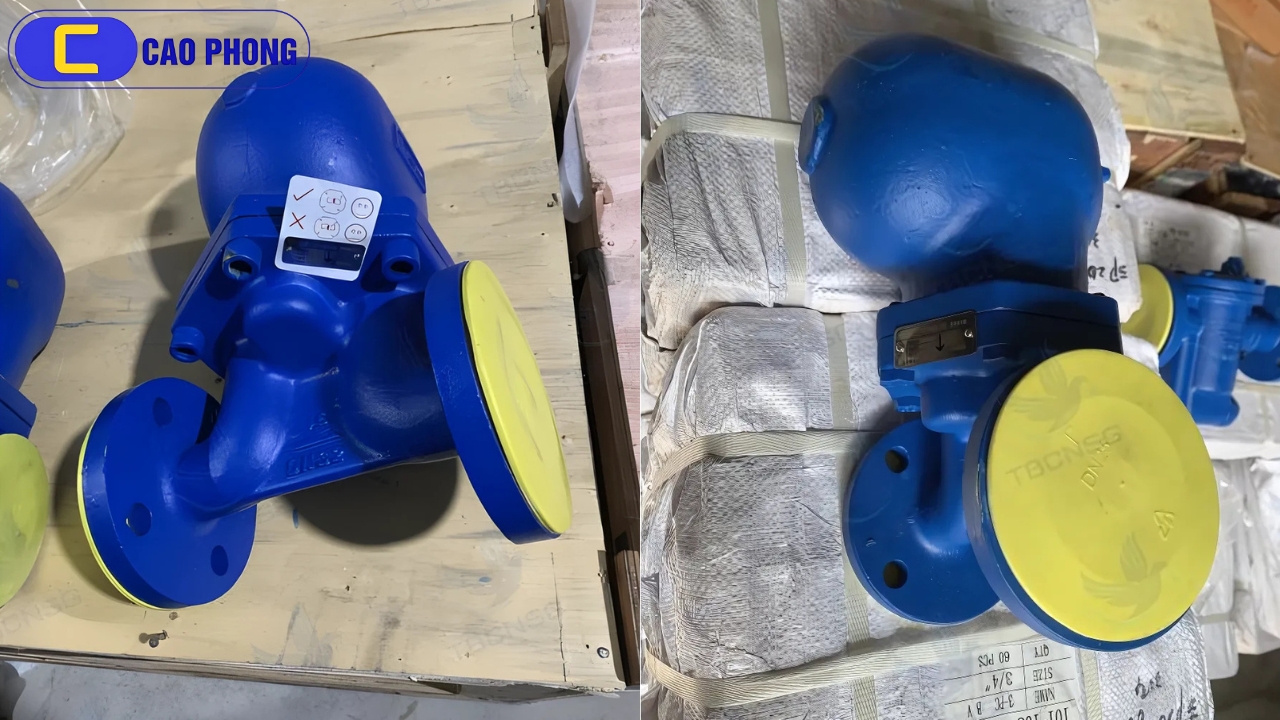

Bẫy hơi phao là gì?

Bẫy hơi phao là thiết bị chuyên dụng dùng để loại bỏ nước ngưng tụ khỏi hệ thống đường ống, thường được ứng dụng trong các hệ thống có công suất lớn. Việc lắp đặt bẫy hơi phao giúp đảm bảo lượng hơi nóng được duy trì ổn định, giảm thiểu tổn thất nhiệt và áp suất trong quá trình vận hành.

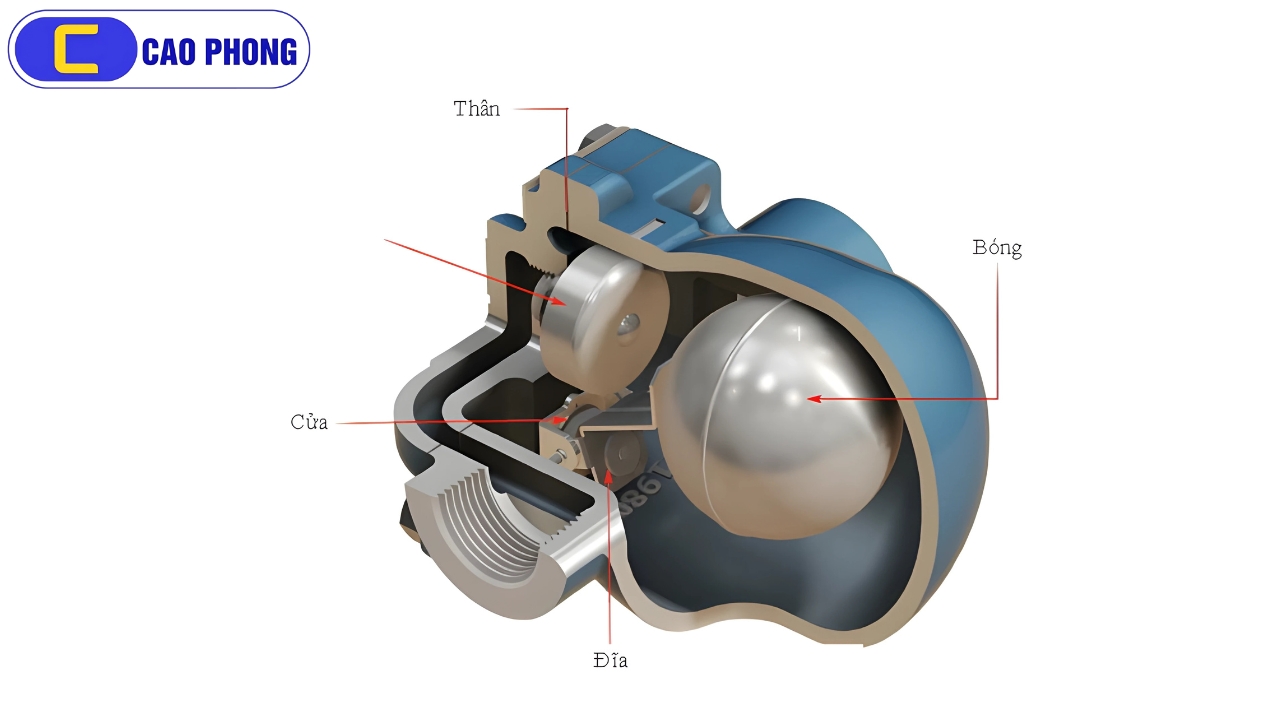

Cấu tạo của bẫy hơi dạng phao

Bẫy hơi phao bao gồm các thành phần chính như sau:

• Thân bẫy: Bộ phận này thường được chế tạo từ các vật liệu như gang, thép hoặc thép không gỉ, có khả năng chịu được áp suất và nhiệt độ cao trong môi trường chứa hơi và khí.
• Cổng vào và cổng xả: Đây là các điểm kết nối với hệ thống đường ống, có thể sử dụng kiểu lắp ren hoặc mặt bích tùy thuộc vào yêu cầu kỹ thuật của hệ thống.
• Phao nổi: Là bộ phận được làm từ thép không gỉ có trọng lượng nhẹ và khả năng chịu nhiệt tốt. Phao được gắn kín với trục truyền động để đảm bảo hoạt động chính xác.
• Lỗ thông khí: Được bố trí theo hướng thoát khí ra ngoài và sẽ được đóng lại nhờ cơ cấu bịt kín liên kết với bóng phao khi cần thiết.

Cách thức vận hành của bẫy hơi kiểu phao

Khi hơi nóng đi vào hệ thống, nước ngưng sẽ được giữ lại bên trong thân bẫy. Hơi tiếp tục được cấp vào, và khi lượng nước ngưng tụ tăng lên, phao bên trong sẽ nổi dần theo mực nước. Phao được gắn với hệ thống trục và đòn bẩy, nhờ đó nâng van xả lên, mở đường cho nước và hơi thoát ra ngoài. Khi nước trong thân giảm xuống, phao hạ thấp và kéo theo van đóng lại, ngăn hơi thoát tiếp. Chu trình này diễn ra liên tục, giúp hệ thống hơi luôn ở trạng thái khô ráo và ổn định.

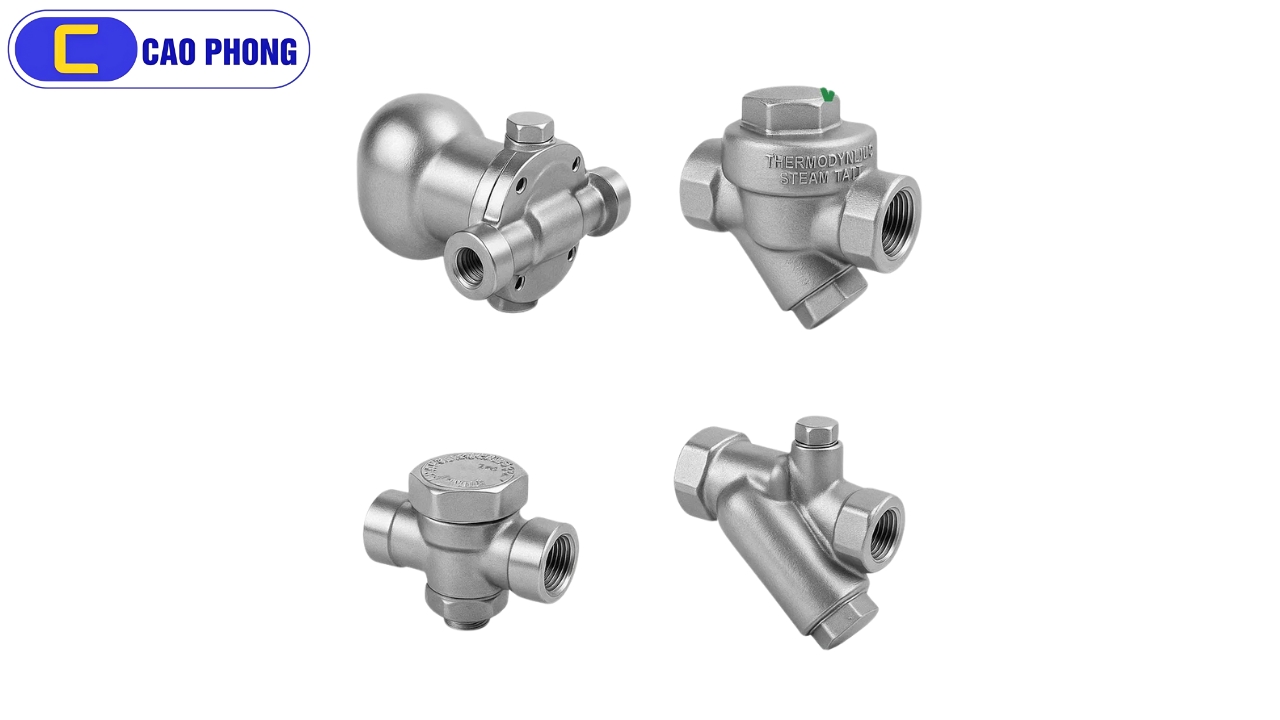

Các loại bẫy hơi phổ biến

Lựa chọn đúng loại bẫy hơi (bộ xả nước ngưng) không chỉ giúp hệ thống hơi vận hành hiệu quả hơn mà còn bảo vệ thiết bị khỏi hiện tượng ăn mòn. Dưới đây là các loại bẫy hơi đang được Cao Phong cung cấp, hỗ trợ bạn đưa ra quyết định phù hợp với hệ thống của mình.

Bẫy hơi cơ học

Bẫy cơ học hoạt động dựa vào sự khác biệt về tỷ trọng giữa hơi nước và nước ngưng tụ. Cấu tạo loại này thường bao gồm một cơ cấu phao được liên kết với van điều tiết. Khi lượng nước ngưng tích tụ đến một mức nhất định, phao sẽ nổi lên, kích hoạt van mở để xả nước ra ngoài. Khi nước đã được xả hết, phao hạ xuống và van sẽ đóng lại.

Hai dạng phổ biến của bẫy cơ học gồm:

Bẫy phao (Ball Float Trap)

Vận hành nhờ sự nổi của bi kim loại khi nước ngưng dâng cao. Khi bi phao nâng lên, van mở ra cho phép xả nước. Loại này được dùng phổ biến trong các hệ thống hơi nhờ khả năng xả liên tục và hiệu quả cao.

Bẫy gầu đảo (Inverted Bucket Trap)

Hay còn gọi là bẫy thùng ngược, hoạt động dựa vào sự nổi của một cốc kim loại úp ngược trong hơi. Tuy hoạt động ổn định và chịu được áp lực cao, nhưng loại này dễ bị kẹt khí nếu thiếu lỗ thông gió, không thích hợp với nhiệt độ thấp.

Bẫy hơi nhiệt tĩnh

Bẫy nhiệt tĩnh kiểm soát việc đóng mở van thông qua sự chênh lệch nhiệt độ giữa nước ngưng và hơi nước. Đây là lựa chọn lý tưởng để loại bỏ nước ngưng và khí không ngưng trong hệ thống.

Các loại bẫy nhiệt tĩnh bao gồm:

Bẫy lưỡng kim

Dùng thanh kim loại đặc biệt (gồm hai kim loại khác nhau) co giãn theo nhiệt độ để điều chỉnh van.

Bẫy ống xếp

Cấu tạo từ ống kim loại có nếp gấp, khi nhiệt độ tăng lên, ống giãn nở và van đóng lại, ngăn hơi thoát ra.

Bẫy nhiệt tĩnh tích hợp phao

Kết hợp nguyên lý nhiệt độ và phao nổi, giúp xả nước hiệu quả mà vẫn hạn chế tối đa tổn thất hơi.

Bẫy giãn nở nhiệt

Sử dụng một loại chất lỏng đặc biệt để giãn nở khi nóng lên, giúp điều khiển quá trình xả nước tự động.

Bẫy hơi nhiệt động

Loại bẫy này làm việc dựa trên sự khác biệt về áp suất, tốc độ và lưu lượng giữa hơi nước và nước ngưng. Đây là nhóm bẫy hơi có thiết kế đơn giản, dễ lắp đặt và bảo trì.

Ba loại phổ biến bao gồm:

Bẫy tiết lưu

Áp dụng nguyên lý Bernoulli, nước ngưng dễ dàng thoát qua lỗ nhỏ trong khi hơi bị cản lại nhờ vận tốc cao hơn.

Bẫy xung lực

Dựa trên hiện tượng hơi chớp (flash steam), hơi sinh ra từ nước ngưng nóng sẽ làm tăng áp lực và đóng van.

Bẫy đĩa (Disc Trap)

Sử dụng một đĩa van nằm bên trong để điều tiết dòng nước ngưng. Khi áp suất giảm, đĩa mở để thoát nước. Mặc dù cấu tạo đơn giản và bền, nhưng hiệu suất có thể giảm nếu áp suất quá thấp hoặc có áp ngược cao.

Ưu điểm của bẫy hơi dạng phao

• Có khả năng xả nước ngưng liên tục ngay cả khi đạt đến nhiệt độ của hơi.
• Hiệu suất thoát nước ổn định, không bị ảnh hưởng bởi sự thay đổi lớn hoặc đột ngột của áp suất và lưu lượng dòng chảy.
• Mặc dù có kích thước nhỏ gọn nhưng lại sở hữu lưu lượng xả lớn.
• Thiết kế đầu nối dạng ren hoặc mặt bích giúp việc lắp đặt vào hệ thống ống trở nên nhanh chóng và dễ dàng.
• Có nhiều lựa chọn kích cỡ khác nhau, phù hợp với hầu hết các đường ống hiện nay.

Lưu ý khi sử dụng bẫy hơi phao

• Bẫy thường được lắp đặt phía sau thiết bị trao đổi nhiệt nhằm loại bỏ lượng nước ngưng sinh ra trong quá trình trao đổi nhiệt.
• Khi sử dụng và lắp đặt bẫy hơi phao, nên kết hợp cùng các thiết bị khác như van cổng và lọc y để loại bỏ cáu cặn, tạo thành một cụm thiết bị hoàn chỉnh.
• Xác định vị trí lắp đặt bẫy sao cho phù hợp và hợp lý nhất với đường xả hoặc đường xã của nước ngưng. Chỗ lắp đặt cũng cần đảm bảo có đủ không gian để thuận tiện cho việc kiểm tra và bảo trì, bảo dưỡng bẫy.
• Để theo dõi bẫy có hoạt động tốt hay không, cần thường xuyên kiểm tra tình trạng của bẫy.
• Khi lắp đặt ta nên thêm một đường ống phụ (Bypass) để khi kiểm tra hoặc bảo trì, bảo dưỡng bảo bẫy hơi phao không gây gián đoạn quá trình vận hành của hệ thống.

Nơi phân phối bẫy hơi dạng phao uy tín, giá cạnh tranh

Cao Phong  là đơn vị chuyên cung cấp các dòng van và thiết bị công nghiệp, đặc biệt là bẫy hơi dạng phao được nhập khẩu trực tiếp từ các thương hiệu uy tín tại châu Âu như ADCA (Bồ Đào Nha), VYC (Tây Ban Nha), HELS (Thổ Nhĩ Kỳ)… Sản phẩm do Cao Phong phân phối đều là hàng chính hãng, đi kèm đầy đủ giấy tờ chứng nhận CO, CQ.

Để được hỗ trợ chi tiết về các dòng bẫy hơi phao, hãy liên hệ ngay với đội ngũ tư vấn tại Cao Phong.
